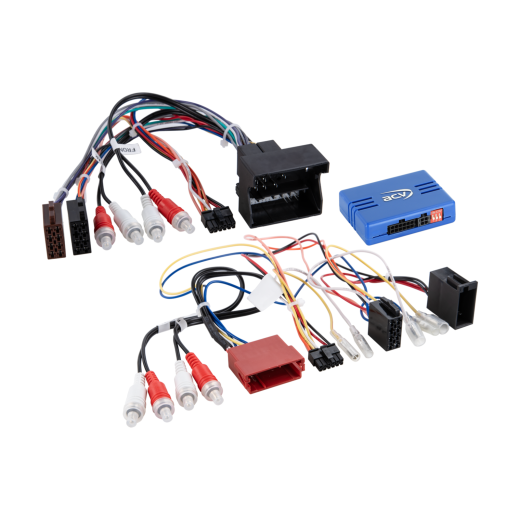

Kormánygombos vezérlőadapter Audi/Seat ACV SWC 42A-1321-00C-0-hoz

Kormánygomb-vezérlő adapter Audi / Seat ACV SWC 42A-1321-00C-0

Tartsa meg a kormányról történő gyári rádióvezérlés funkcióit az eredeti rádió utólagos (aftermarket) egységre cserélésekor. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók helyettesíthetik őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat az Ön járművében található csatlakozókkal, és győződjön meg róla, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy eredetileg valamelyik felsorolt gyári (OEM) rádió volt-e telepítve. A végleges beépítés előtt ellenőrizze a jármű funkcióit, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható járművek

• Audi A1 (8X) 07/2010 -> 04/2018 - gyári rádió (Chorus OEM) monokróm kijelzővel.
• Audi A2 (8Z) 11/1999 -> 07/2005 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi A3 (8L) 08/2000 -> 06/2003 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi A3 (8P) 05/2003 -> 04/2005 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi A3 (8P) 10/2004 -> 04/2013 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi A4 (B6) 11/2000 -> 10/2005 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi A4 (B7) 11/2004 -> 02/2009 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi A6 (C5/B4) 05/2001 -> 03/2006 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi Q3 (8U) 10/2011 -> 11/2014 - gyári rádió (Chorus OEM) monokróm kijelzővel.
• Audi Q3 (8U) 02/2015 -> 06/2018 - gyári rádió (Chorus OEM) monokróm kijelzővel.
• Audi R8 (42) 04/2007 -> 05/2015 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi TT (8N) 09/1998 -> 07/2006 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi TT (8J) 09/2006 -> 04/2010 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Audi TT (8J) 08/2010 -> 04/2014 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.
• Seat Exeo (3R) 03/2009 -> 05/2013 - gyári rádió Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II.

CAN Bus információk

Csatlakozók és tápellátás:

• ISO / Mini ISO Audi csatlakozó (cikkszám: 42cx23-rca).
• 40 Pin Quadlock Audi csatlakozó (cikkszám: 42cx25-rca).
• Gyári erősítő 2 csatorna / 4 csatorna bekötése CINCH (m) elöl/hátul.
• Kék vezeték: +12 V REMOTE az erősítő bekapcsolásához.

Beállítás:

• Ellenőrizze a DIP kapcsolókat az utólagos (aftermarket) autórádió típusának megfelelően.
• Támogatja a gyári (OEM) Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II rádiókat (1-DIN és 2-DIN), valamint a gyári navigációs egységeket BNS 5.0 és RNS-E 16:9.
• Utólagos fejegységek esetén, amelyek kimenete < 3V, külön adapter szükséges (42a-1321-006 a 40Pin Quadlockhoz, 42a-1321-008 az ISO/Mini ISO-hoz).
• Az Audi TT 08/2010 → 04/2014 járműveknél előfordulhat, hogy az erősítő kódolását CAN Bus-ról Remote aktiválásra kell átállítani (amennyiben támogatott).

Diagnosztikai LED jelzések:

• Kék villogás: CAN Bus jel keresése folyamatban.
• Kék folyamatos fény: CAN Bus aktív.
• Piros fény: +12 V gyújtásfeszültség aktív.

Fontos kiegészítő információk

• Alkalmazható utólagos (aftermarket) autórádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
• Az adapter teljes aktiválásához külön csatlakozókábel rendelése szükséges az adott rádió márkájához.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes kormányról vezérelhető funkciót és a jármű beállításait az eredeti gyári fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) feszültségmentes állapotban.
3. Ellenőrizze az összes interfész-összeköttetést, hogy helyesen vannak-e csatlakoztatva – feszültségmentes állapotban.

Csatlakoztatás és bekötés sorrendje:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – feszültségmentes állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz használati útmutatója szerint.
5. Csatlakoztassa az egész telepítést a járműhöz – a fő tápellátó csatlakozót csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben leírtak szerint.
7. Állítsa be az utólagos fejegységet (pl. kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátás).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a fejegység kábelének konfigurációjának módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• Ismételje meg a fent 5–8. lépéseket.

Ha az interfész vagy a jármű rendszere meghibásodik:

• Szerelje vissza az eredeti gyári fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fent említett 5. és 6. lépést.

Bekötés vagy kábelezés módosítása esetén:

• A bekötéseket és a módosításokat csak szakképzett személyzet végezheti el.
• Minden változtatást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell a bekötés előtt.
• Minden módosítást mérje és hasonlítsa össze a jármű bekötési rajzával a csatlakoztatás előtt.
• A módosítások elvégzése saját felelősségre történik, működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kockázatára nincs garancia.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
