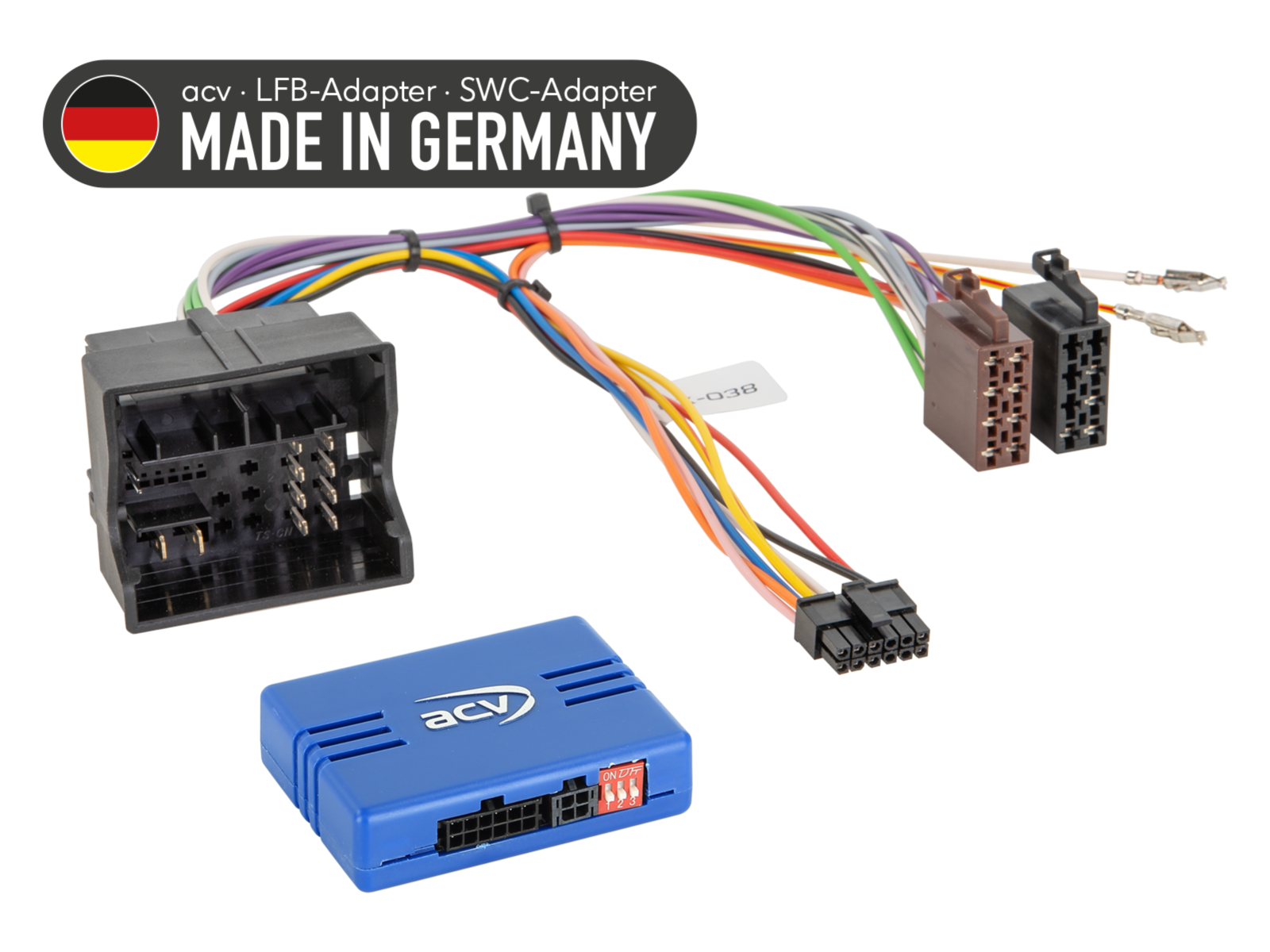

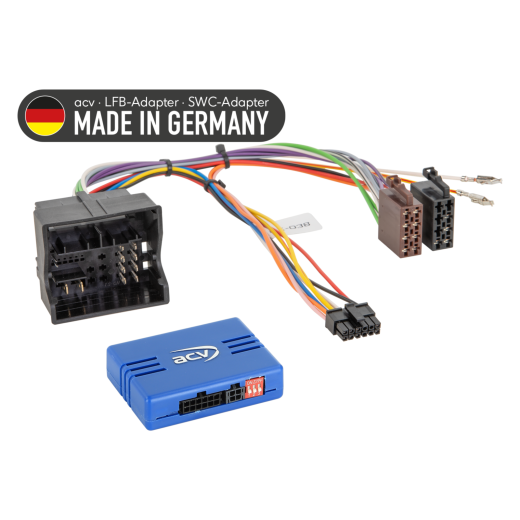

Kormánykerék gombvezérlő adapter Audi / MAN / Seat / Škoda / VW ACV SWC 42A-1328-000-0

Tartsa meg az autórádió eredeti kormánykerék vezérlési funkcióit, amikor az eredeti rádiót utólagos egységre cseréli. A jármű felszereltségétől, a funkciók terjedelmétől és az újonnan telepített autórádió szoftverétől függően bizonyos funkciók korlátozottak lehetnek vagy másokkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévő csatlakozókkal, és győződjön meg róla, hogy azok technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM autórádió eredetileg telepítve volt-e. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlésének (SWC) megfelelő működését.

Járművek, amelyekhez készült

Audi A1 [8X] (07/2010 -> 11/2014) - járművek Concert OEM egységgel, egy SD foglalattal és színes monitorral a műszerfalban; a járműbeállítások nem támogatottak; járművek Chorus OEM egységgel, monokróm kijelzővel használják a 42cx25 adaptert.
Audi A1 [8X] (11/2014 -> 04/2018) - járművek Concert OEM egységgel, egy SD foglalattal és színes monitorral a műszerfalban; a járműbeállítások nem támogatottak; járművek Chorus OEM egységgel, monokróm kijelzővel használják a 42cx25 adaptert.
Audi A3 [8V] (02/2013 -> 05/2016) - eredeti OEM autórádió.
Audi A3 [8V] (07/2016 -> 03/2020) - eredeti OEM autórádió.
Audi Q3 [8U] (10/2011 -> 11/2014) - járművek Concert OEM egységgel, egy SD foglalattal és színes monitorral a műszerfalban; a járműbeállítások nem támogatottak; járművek Chorus OEM egységgel, monokróm kijelzővel használják a 42cx25 adaptert.
Audi Q3 [8U] (02/2015 -> 08/2018) - járművek Concert OEM egységgel, egy SD foglalattal és színes monitorral a műszerfalban; a járműbeállítások nem támogatottak; járművek Chorus OEM egységgel, monokróm kijelzővel használják a 42cx25 adaptert.

MAN TGE (04/2017 -> 2024) - eredeti OEM autórádió.

Seat Alhambra [7N] (06/2015 -> 01/2022) - eredeti OEM autórádió.
Seat Arona [KJ] (11/2017 -> 06/2021) - eredeti OEM autórádió.
Seat Ateca [5FP] (08/2016 -> 08/2020) - eredeti OEM autórádió.
Seat Ateca [5FP] (08/2020 -> 2024) - eredeti OEM autórádió.
Seat Ibiza [6P] (07/2015 -> 04/2017) - eredeti OEM autórádió.
Seat Ibiza [KJ] (07/2017 -> 03/2021) - eredeti OEM autórádió.
Seat Mii [AA] (05/2015 -> 04/2018) - a műszerfali monitor nem támogatott.
Seat Mii [AA] (01/2020 -> 02/2021) - a műszerfali monitor nem támogatott.
Seat Leon [5F] (11/2012 -> 12/2016) - eredeti OEM autórádió.
Seat Leon [5F] (11/2016 -> 01/2020) - eredeti OEM autórádió.
Seat Toledo [NH] (03/2013 -> 08/2018) - eredeti OEM autórádió.

Škoda Citigo [AA] (05/2017 -> 06/2019) - járművek LG Anatel L169SK2 OEM egységgel.
Škoda Citigo iV [AA] (01/2020 -> 08/2021) - járművek LG Anatel L169SK2 OEM egységgel.
Škoda Fabia III [5J] (11/2014 -> 08/2018) - eredeti OEM autórádió.
Škoda Fabia III [5J] (08/2018 -> 05/2021) - eredeti OEM autórádió.
Škoda Karoq [NU] (11/2017 -> 11/2021) - eredeti OEM autórádió.
Škoda Kodiaq [NS] (03/2017 -> 06/2021) - eredeti OEM autórádió.
Škoda Octavia III [5E] (02/2013 -> 12/2016) - eredeti OEM autórádió.
Škoda Octavia III [5E] (01/2017 -> 01/2020) - eredeti OEM autórádió.
Škoda Rapid [NH] (04/2015 -> 05/2017) - eredeti OEM autórádió.
Škoda Rapid [NH] (05/2017 -> 02/2019) - eredeti OEM autórádió.
Škoda Superb [3V] (06/2015 -> 06/2019) - eredeti OEM autórádió.
Škoda Yeti [5L] (10/2013 -> 07/2017) - eredeti OEM autórádió.

VW Amarok [2H] (09/2016 -> 07/2020) - eredeti OEM autórádió.
VW Arteon [3H] (11/2017 -> 06/2020) - eredeti OEM autórádió.
VW Beetle [16] (06/2016 -> 03/2018) - eredeti OEM autórádió.
VW Caddy IV [DU] (06/2015 -> 09/2020) - eredeti OEM autórádió.
VW Crafter II [SY/SZ] (03/2017 -> 2024) - a tolatójel csak működő motor esetén érhető el.
VW Golf VII [AU] (11/2012 -> 12/2016) - eredeti OEM autórádió.
VW Golf VII [AU] (03/2017 -> 05/2020) - eredeti OEM autórádió.
VW Grand California [SY/SZ] (03/2019 -> 2024) - a tolatójel csak működő motor esetén érhető el.
VW Passat B8 (10/2014 -> 05/2019) - eredeti OEM autórádió.
VW Polo V [6R] (04/2014 -> 07/2017) - eredeti OEM autórádió.
VW Polo VI [AW] (11/2017 -> 05/2021) - eredeti OEM autórádió.
VW Scirocco [13] (08/2014 -> 10/2017) - eredeti OEM autórádió.
VW Sharan II [7N] (07/2015 -> 10/2021) - eredeti OEM autórádió.
VW T6 [7HC] (07/2015 -> 08/2019) - járművek Composition Audio MIB Entry egység nélkül első AUX/SD/USB-vel.
VW T6.1 [7HC] (11/2019 -> 04/2024) - eredeti OEM autórádió.
VW T-Roc [A1] (11/2017 -> 10/2021) - eredeti OEM autórádió.
VW Taigo [CS] (10/2021 -> 2023) - eredeti OEM autórádió.
VW Tiguan II [5N] (05/2016 -> 05/2021) - eredeti OEM autórádió.
VW Touran [5T] (09/2015 -> 04/2024) - eredeti OEM autórádió.
VW UP! [AA] (07/2016 -> 12/2022) - járművek OEM audiorendszer nélkül; a műszerfali monitor nem támogatott.
VW e-UP! [AA] (08/2016 -> 08/2023) - járművek OEM audiorendszer nélkül; a műszerfali monitor nem támogatott.

CAN Bus információk

Csatlakozók és áramellátás:

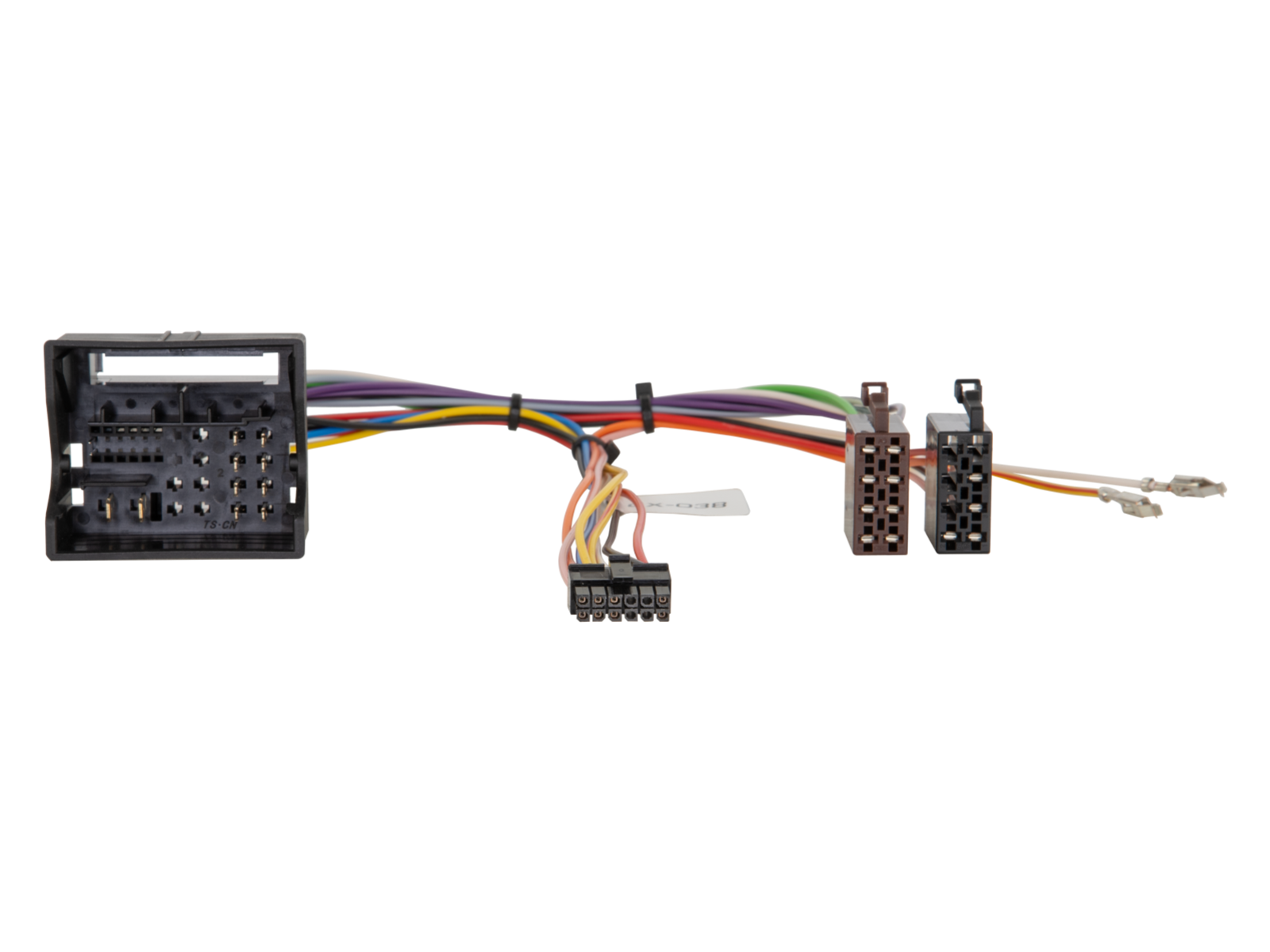

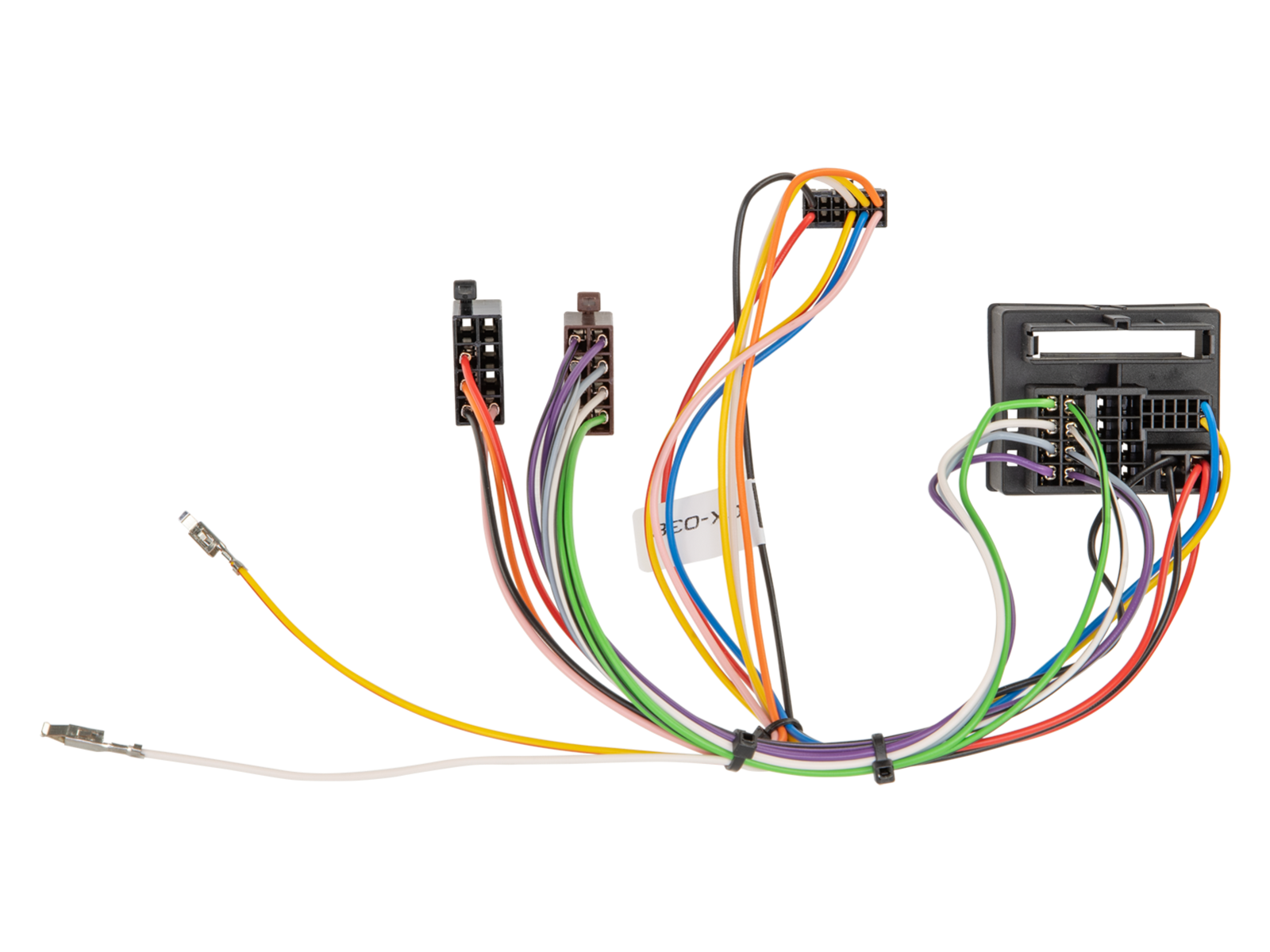

Csatlakozó: 52 tűs VAG Quadlock (elem: 42cx38).

Beállítások és korlátozások:

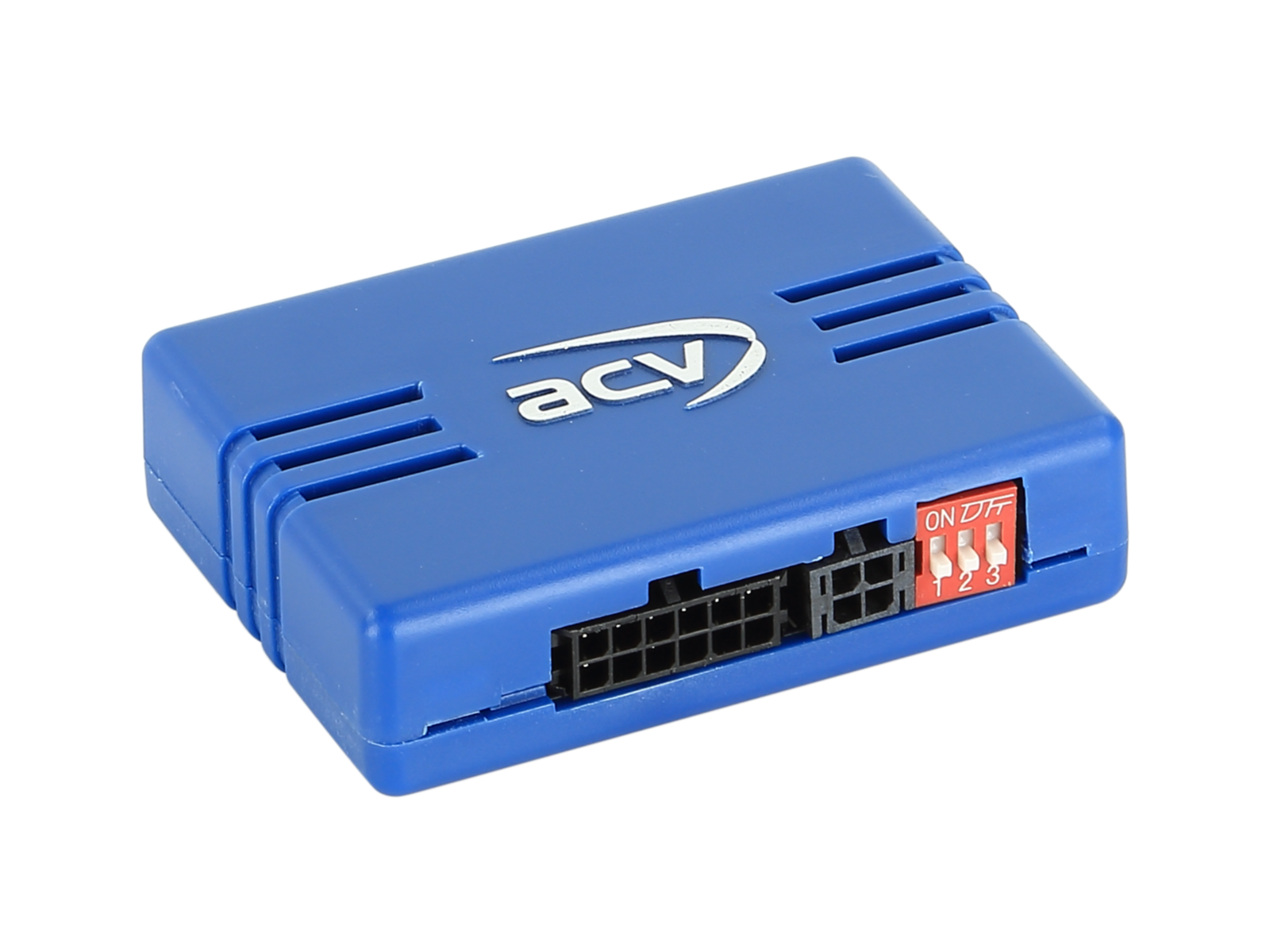

Ellenőrizze az utólagos főegység (HU) DIP kapcsolóit.
Támogatás az MIB-PQ platformhoz (MAN / Seat / Škoda / VW).
A járműbeállítások nem támogatottak.
E-Call nem támogatott.
Seat Mii, Škoda Citigo, VW UP!: a műszerfali monitor nem támogatott.

Kiegészítők specifikus felszereltségekhez:

E-Call-lal rendelkező járművek: modul az E-Call megtartásához (MAN/Seat/Škoda/VW) 52 tűs Quadlock (elem: 1424-28).
Hátsó OEM kamerával rendelkező járművek: hátsó kamera adapter különböző VW járművekhez MIB-PQ-val (elem: 771324-1037).

Diagnosztikai LED jelzés:

Kék villogás: CAN Bus keresés folyamatban.
Kék világítás: CAN Bus aktív.
Piros világítás: aktív +12 V gyújtóáram.

Fontos kiegészítő információk

Utólagos autórádiókhoz készült: Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec és mások (multilead megoldás).
Az adapter teljes aktiválásához szükséges egy összekötő kábel rendelése a konkrét autórádió márkához.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

Ellenőrizze az összes vezérlési funkciót és járműbeállítást az eredeti OEM főegységgel.
Az eredeti rádió (OEM HU) eltávolítását feszültségmentesen végezze.
Ellenőrizze az összes interfész csatlakozást a megfelelő bekötés érdekében – feszültségmentesen.

Csatlakozás és bekötési sorrend:

A felület beállítását és hardveres konfigurációját feszültségmentesen végezze el.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz útmutatójának megfelelően.
Csatlakoztassa a többi vezetéket az eszköz útmutatójának megfelelően.
Kösse össze a teljes telepítést a járművel – a fő tápcsatlakozást csatlakoztassa utoljára.
Végezze el a szoftveres konfigurációt a termékleírás és a BDA utasításai szerint.
Konfigurálja az utólagos HU-t (kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormánykerék vezérlésének és a járművel való kommunikáció működési tesztjét.

Felület- és HU kábelkonfiguráció módosítása:

Minden módosítást feszültségmentesen végezzen.
A módosítás után ismételje meg az 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

Tegye vissza az eredeti OEM HU-t a járműbe.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer nyugalmi állapotát.
Ellenőrizze a felület hardveres konfigurációját.
A CAN Bus nyugalmi állapota után ismételje meg az 5–8. lépéseket.

Kötések vagy kábelvezetés módosításakor:

A bekötéseket és módosításokat csak szakszerűen képzett személyzet végezheti.
Minden módosítást az összekapcsolás előtt az autógyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatása szempontjából ellenőrizni kell.
Minden módosítást az összekapcsolás előtt méréssel és a jármű bekötési rajzával való összehasonlítással ellenőrizni kell.
A módosítások saját felelősségre történnek, a működés garanciája nélkül.
A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárásának garanciája nélkül.
A gyárilag szerelt kábelek módosítása a termék garanciájának elvesztéséhez vezethet.
