Kormánykerék gombvezérlő adapter Audi / Seat / Skoda / VW ACV SWC 42A-1324-001-0 modellekhez

Leírás és paraméterek
Értékelés0
Kategóriák

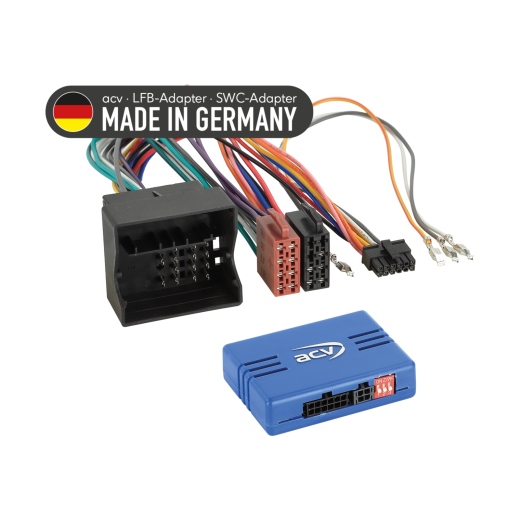

Kormánykerék-gombvezérlő adapter Audi / Seat / Škoda / VW ACV SWC 42A-1324-001-0

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit az eredeti rádió cseréjekor utólagosan beszerelt fejegységre. A jármű felszereltségétől, a funkciók körétől és az új fejegység szoftverétől függően előfordulhat, hogy egyes funkciók korlátozódnak vagy másokkal helyettesítődnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévő csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az adott járműben eredetileg telepítve volt-e valamely felsorolt OEM fejegység. A végső szerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművek

Audi A1 [8X] (07/2010 -> 04/2018) - járművek Chorus OEM egységgel, monokróm kijelzővel.
Audi A3 [8P] (05/2003 -> 04/2005) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi A3 [8P] (10/2004 -> 04/2013) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi A4 B6 [8E] (11/2000 -> 10/2005) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi A4 B7 [8E] (11/2004 -> 02/2009) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi A5 [8T/8F] (06/2007 -> 10/2011) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi A6 [C5/B4] (05/2001 -> 03/2006) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi Q3 [8U] (10/2011 -> 11/2014) - járművek Chorus OEM egységgel, monokróm kijelzővel.
Audi Q3 [8U] (02/2015 -> 06/2018) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi Q5 [8R] (09/2008 -> 05/2012) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi Q5 [8R] (09/2012 -> 01/2017) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi R8 [42] (04/2007 -> 05/2015) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Audi TT [8J] (04/2006 -> 04/2010) - járművek 2-DIN OEM egységgel, CAN aktiválás.
Audi TT [8J] (08/2010 -> 03/2014) - járművek 2-DIN OEM egységgel, CAN aktiválás.

Seat Alhambra [7N] (10/2010 -> 04/2015) - eredeti OEM fejegység.
Seat Altea [5P] (06/2004 -> 03/2009) - eredeti OEM fejegység.
Seat Altea [5P] (04/2009 -> 07/2015) - eredeti OEM fejegység.
Seat Exeo [3R] (03/2009 -> 05/2013) - járművek 2-DIN OEM egységgel és megfelelő OEM audiorendszerrel.
Seat Ibiza [6J] (06/2008 -> 02/2012) - eredeti OEM fejegység.
Seat Ibiza [6J] (03/2012 -> 06/2015) - eredeti OEM fejegység.
Seat Leon [1P] (09/2005 -> 03/2009) - eredeti OEM fejegység.
Seat Leon [1P] (04/2009 -> 11/2012) - eredeti OEM fejegység.
Seat Mii [AA] (12/2011 -> 06/2019) - járművek OEM audiorendszer nélkül.
Seat Toledo [5P] (01/2005 -> 10/2009) - eredeti OEM fejegység.
Seat Toledo [NH] (03/2013 -> 05/2015) - eredeti OEM fejegység.

Škoda Citigo [AA] (06/2012 -> 05/2017) - járművek OEM audiorendszer nélkül.
Škoda Fabia [5J] (03/2007 -> 04/2010) - eredeti OEM fejegység.
Škoda Fabia [5J] (06/2010 -> 06/2014) - eredeti OEM fejegység.
Škoda Octavia [1Z] (06/2004 -> 05/2009) - eredeti OEM fejegység.
Škoda Octavia [1Z] (01/2009 -> 03/2013) - eredeti OEM fejegység.
Škoda Rapid [NH] (10/2012 -> 04/2015) - eredeti OEM fejegység.
Škoda Roomster [5J] (09/2006 -> 04/2010) - eredeti OEM fejegység.
Škoda Roomster [5J] (06/2010 -> 02/2015) - eredeti OEM fejegység.
Škoda Superb [3T] (07/2008 -> 05/2013) - eredeti OEM fejegység.
Škoda Superb [3T] (06/2013 -> 05/2015) - eredeti OEM fejegység.
Škoda Yeti [5L] (08/2009 -> 10/2013) - eredeti OEM fejegység.

VW Amarok [2H] (07/2010 -> 08/2016) - eredeti OEM fejegység.
VW Beetle [16] (11/2011 -> 06/2016) - eredeti OEM fejegység.
VW Caddy III [2K] (10/2003 -> 08/2010) - eredeti OEM fejegység.
VW Caddy III [2K] (09/2010 -> 04/2015) - eredeti OEM fejegység.
VW Caddy IV [DU] (06/2015 -> 09/2020) - járművek Composition Audio MIB Entry OEM egységgel, elülső AUX/SD/USB csatlakozással.
VW Caravelle [7H] (10/2004 -> 09/2009) - járművek megfelelő OEM audiorendszerrel.
VW Caravelle [7H] (09/2009 -> 05/2015) - járművek megfelelő OEM audiorendszerrel.
VW CC [3C/35] (06/2008 -> 11/2011) - eredeti OEM fejegység.
VW CC [3C/35] (02/2012 -> 08/2016) - eredeti OEM fejegység.
VW Eos [1F] (05/2006 -> 10/2010) - eredeti OEM fejegység.
VW Eos [1F] (10/2010 -> 04/2015) - eredeti OEM fejegység.
VW Fox [5Z] (04/2005 -> 06/2011) - eredeti OEM fejegység.
VW Golf V [1K] (11/2003 -> 09/2008) - eredeti OEM fejegység.
VW Golf V [1KM] (06/2007 -> 10/2009) - eredeti OEM fejegység.
VW Golf V Plus [1KP] (01/2005 -> 02/2009) - eredeti OEM fejegység.
VW Golf VI [1K] (11/2008 -> 09/2012) - eredeti OEM fejegység.
VW Golf VI [1KM] (11/2009 -> 04/2013) - eredeti OEM fejegység.
VW Golf VI [1K] (06/2011 -> 07/2016) - eredeti OEM fejegység.
VW Golf VI Plus [1KP] (03/2009 -> 01/2014) - eredeti OEM fejegység.
VW Jetta III [1K5/1KM] (09/2005 -> 10/2010) - eredeti OEM fejegység.
VW Jetta IV [162] (01/2011 -> 08/2014) - eredeti OEM fejegység.
VW Multivan [7H] (10/2004 -> 09/2009) - járművek megfelelő OEM audiorendszerrel.
VW Multivan [7H] (09/2009 -> 05/2015) - járművek megfelelő OEM audiorendszerrel.
VW Passat B6 [3C2] (11/2005 -> 07/2010) - eredeti OEM fejegység.
VW Passat B6 [3C5] (08/2005 -> 07/2010) - eredeti OEM fejegység.
VW Passat B7 [3C/362] (11/2010 -> 10/2014) - eredeti OEM fejegység.
VW Phaeton [3D] (05/2007 -> 05/2010) - eredeti OEM fejegység.
VW Polo IV [9N] (03/2005 -> 03/2009) - eredeti OEM fejegység.
VW Polo V [6R] (06/2009 -> 01/2014) - eredeti OEM fejegység.
VW Scirocco III [13] (08/2008 -> 04/2014) - eredeti OEM fejegység.
VW Sharan II [7N] (08/2010 -> 04/2015) - eredeti OEM fejegység.
VW T5 Transporter [7H] (08/2003 -> 09/2009) - járművek megfelelő OEM audiorendszerrel.
VW T5 Transporter [7H] (09/2009 -> 05/2015) - járművek megfelelő OEM audiorendszerrel.
VW T6 [7HC] (07/2015 -> 08/2019) - járművek Composition Audio MIB Entry OEM egységgel, elülső AUX/SD/USB csatlakozással.
VW Tiguan I [5N] (10/2007 -> 02/2011) - eredeti OEM fejegység.
VW Tiguan I [5N] (06/2011 -> 04/2016) - eredeti OEM fejegység.
VW Touareg I [7L] (06/2003 -> 11/2006) - járművek megfelelő OEM audiorendszerrel.
VW Touareg I [7L] (11/2006 -> 02/2010) - járművek megfelelő OEM audiorendszerrel.
VW Touran [1T] (01/2003 -> 09/2006) - eredeti OEM fejegység.
VW Touran [1T] (11/2006 -> 04/2010) - eredeti OEM fejegység.
VW Touran [1T] (08/2010 -> 04/2015) - eredeti OEM fejegység.
VW UP! [AA] (12/2011 -> 06/2016) - járművek OEM audiorendszer nélkül.

CAN Bus információk

Csatlakozók és táplálás:

Csatlakozó: 40 tűs Quadlock VAG csatlakozó.

Beállítások:

Ellenőrizze a DIP kapcsolókat az utólagos fejegységen (HU).
OEM audiorendszer CAN Bus aktiválása támogatott.

Kompatibilitás és különleges esetek:

Audi / Seat Exeo olyan OEM egységekkel: Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN, Bosch BNS 5.0 (monokróm), RNS-E 16:9.
Azok a járművek, melyek nem rendelkeznek 52 tűs Quadlock csatlakozóval, nem támogatottak.
Audi MMI rendszer nélkül.
VW DynAudio OEM rendszerrel: +12 V REMOTE az erősítő számára a Quadlock D(A) kamrában, tű 11 — csatlakoztatás előtt mérje meg a feszültséget.

Javasolt adapterek OEM audiorendszerrel rendelkező járművekhez:

Audi / Seat Exeo: Quadlock Amp 2/4 csatornás cinch adapter, Quadlock Amp 2/4 csatornás Pro, aktív rendszeradapter Audi/VW Quadlock MQS.
VW T5 / Touareg / Caravelle / Multivan: aktív rendszeradapter VW T5/Touareg Quadlock MQS.

Elérhető jelek a csatlakozón:

Rózsaszín: +12 V gyújtás (15-ös csatlakozó), max. 1,5 A.
Narancs: +12 V világítás (58-as), max. 0,1 A.
Fehér: +12 V tolatásjel, max. 1,5 A.
Sárga/zöld, sárga/piros: sebességimpulzus.
Szürke: nincs funkció az interfészen.
Szürke: 40 tűs Quadlock 11-es tű: +12 V AMP Remote DynAudio rendszerekhez.

Diagnosztikai LED jelzések:

Kék villogás: CAN bus keresése folyamatban.
Kék folyamatos világítás: CAN bus aktív.
Piros világítás: +12 V gyújtás táp aktív.

Fontos kiegészítő információk

Alkalmas utólagos fejegységekhez, például Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec és mások (többvezetékes megoldás).
A teljes adapteraktiváláshoz szükséges megrendelni a gyártó vagy a fejegység márkájához illeszkedő összekötőkábelt.

Általános telepítési útmutató

Ellenőrzés a szerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM fejegységgel.
Az eredeti rádió (OEM HU) leszerelését feszültségmentesen végezze.
Ellenőrizze az interfész összes csatlakozását a helyes bekötés érdekében – feszültségmentesen.

Csatlakoztatás és bekötési sorrend:

Az interfész beállítását és hardveres konfigurációját feszültségmentesen végezze.
Ellenőrizze a csatlakozó kábel konfigurációját a HU-hoz.
Csatlakoztassa a kábelt a HU-hoz az utólagos készülék kézikönyve szerint.
Csatlakoztassa a többi vezetékeket a készülék utasításai szerint.
Csatlakoztassa az egész rendszert a járműhöz – a fő táplálást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírás és a telepítési útmutató szerint.
Konfigurálja az utólagos fejegységet (kormányról vezérlés, tolatókamera, kihangosítás, antenna tápellátás stb.).
Végezze el a kormányról vezérlés és a járművel való kommunikáció működésellenőrzését.

Interfész- vagy HU-kábelkonfiguráció módosítása:

Minden módosítást végezzen feszültségmentesen.
Módosítást követően ismételje meg a fenti 5–8. lépéseket.

Hiba esetén az interfészben vagy a jármű rendszerében:

Helyezze vissza az eredeti OEM fejegységet a járműbe.
Indítsa el az eredeti egységet.
Hívja elő a CAN bus rendszer nyugalmi állapotát (busz „elalvása”).
Ellenőrizze az interfész HW konfigurációját.
A CAN busz megnyugvása után ismételje meg a fenti 5–8. lépéseket.

Kábelezés vagy vezetés módosításakor:

A bekötést és módosításokat csak szakszerűen képzett személyzet végezheti.
Minden módosítást a gyártó jóváhagyása vagy a jármű garanciális feltételeinek figyelembevétele mellett kell ellenőrizni.
Minden módosítást mérésnek és a jármű bekötési rajzával való összevetésnek kell alávetni a csatlakoztatás előtt.
A módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, a készülék vagy az interfész sérülésének kizárására nincs garancia.
Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
