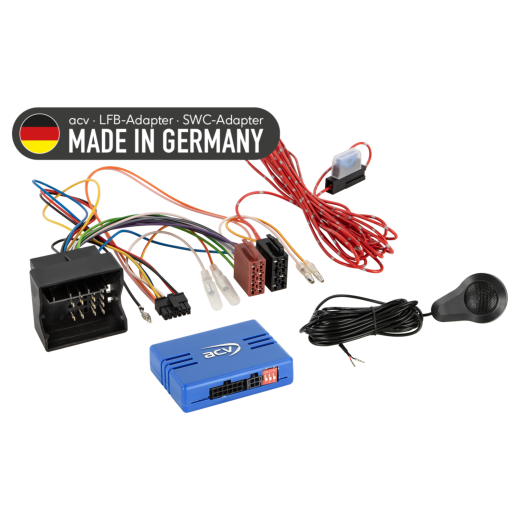

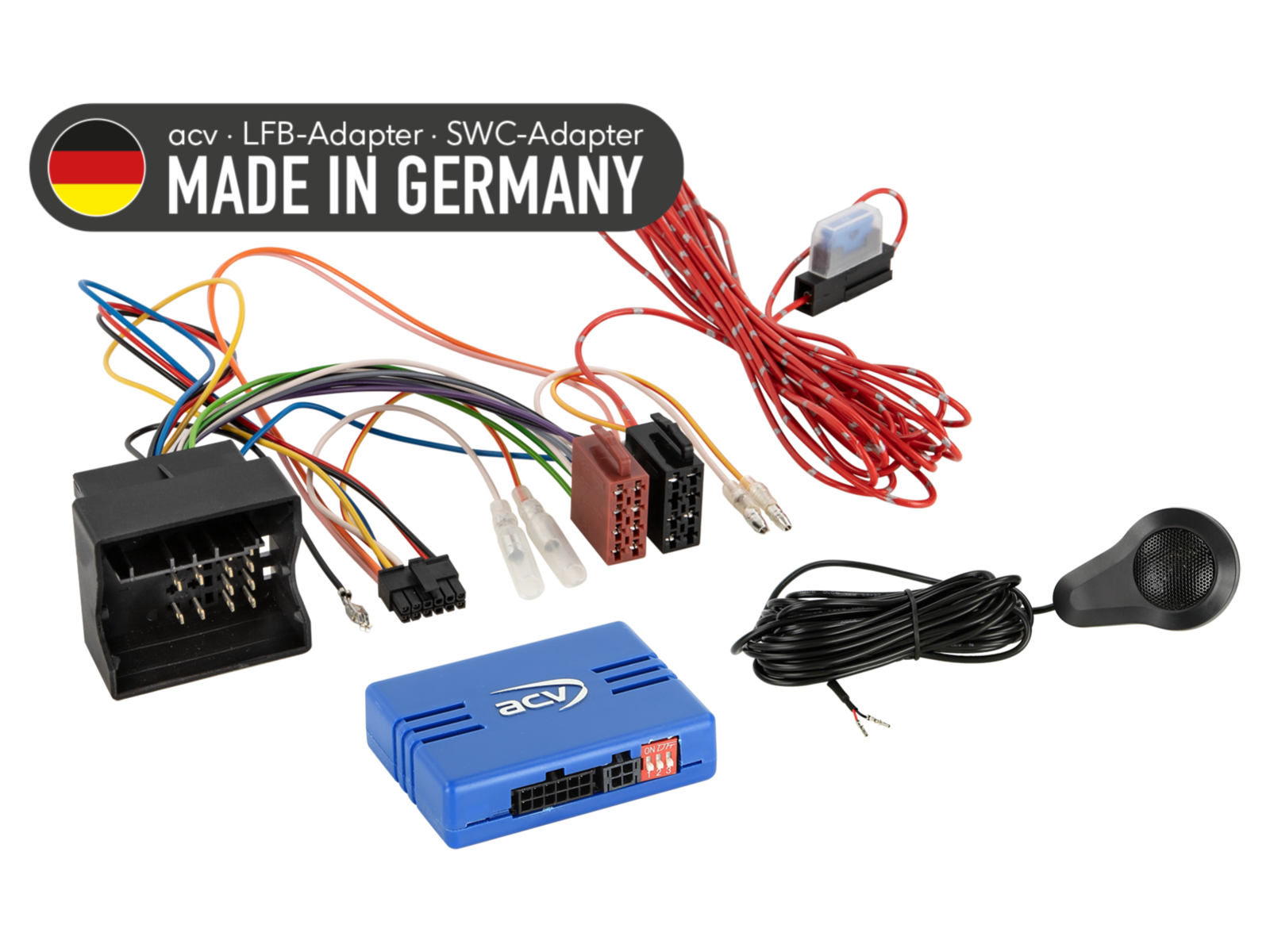

Kormánykerék gombvezérlő adapter BMW / Mini ACV SWC 42A-1024-006-0

Tartsa meg az eredeti rádió vezérlési funkcióit a kormánykerékről az eredeti rádió cseréjekor egy utángyártott egységre. A jármű felszereltségétől, a funkciók körétől és az új rádió szoftverétől függően bizonyos funkciók korlátozódhatnak vagy másokkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelek csatlakozóit a járművében találhatókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy valamelyik felsorolt OEM rádió eredetileg telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlés (SWC) megfelelő működését.

Az alábbi járművekhez készült

BMW 1-es sorozat [E81, E82, E87, E88] (2004 -> 2013) - eredeti BMW Business, Professional rádió. Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).
BMW 3-as sorozat [E90, E91, E92, E93] (2005 -> 2013) - eredeti BMW Business, Professional rádió. Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).
BMW 5-ös sorozat [E60, E61] (2003 -> 2010) - eredeti BMW Business, Professional rádió. Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).
BMW 6-os sorozat [E63, E64] (2004 -> 2010) - eredeti BMW Business, Professional rádió.
BMW 7-es sorozat [E65, E66] (2001 -> 2008) - eredeti BMW Business, Professional rádió.
BMW Z4 [E89] (2009 -> 2016) - eredeti BMW Business, Professional rádió.
BMW X1 [E84] (2009 -> 2015) - eredeti BMW Business, Professional rádió.
BMW X5 [E70] (2007 -> 2013) - eredeti BMW Business, Professional rádió.
BMW X6 [E71, E72] (2008 -> 2014) - eredeti BMW Business, Professional rádió. Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - eredeti BMW Business, Professional rádió.

CAN Bus információk

Csatlakozók és tápellátás:

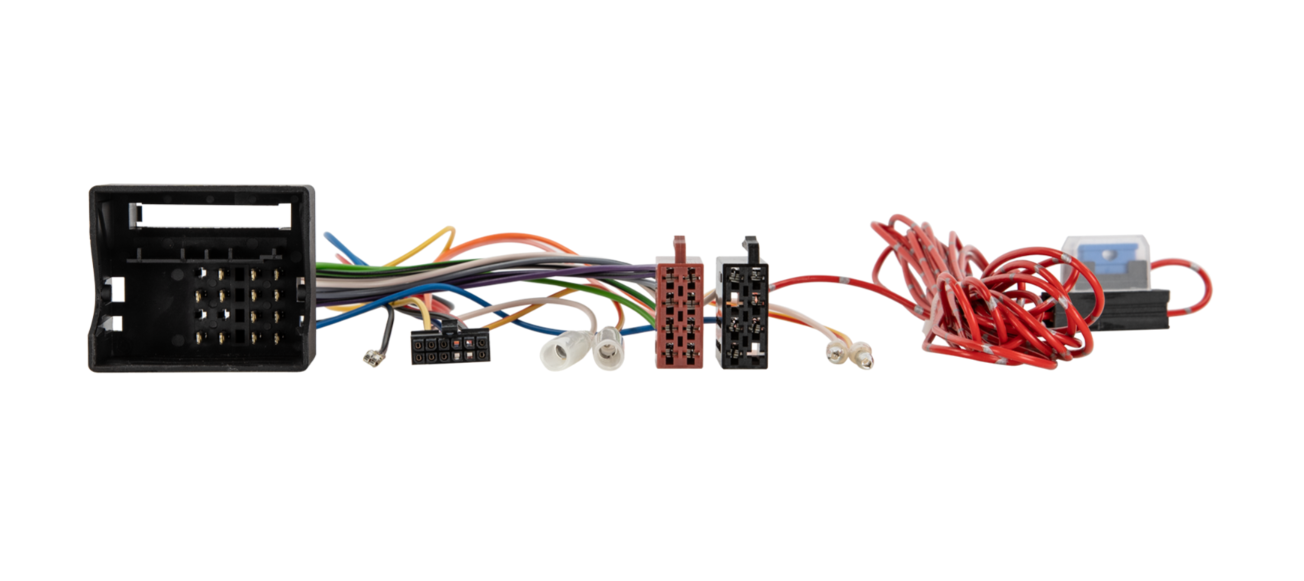

Csatlakozó: 40 tűs Quadlock BMW (tétel: 42cx12).
Tápellátás: +12 V állandó áram (kapocs 30, biztosíték) - szabad piros vezeték.

Beállítások:

Ellenőrizze az utángyártott rádió (HU) DIP kapcsolóit.

Jármű kompatibilitás:

Eredeti Business/Professional rádióval rendelkező járművek.
iDrive nélküli járművek.
OEM MOST erősítő nélküli járművek.

OEM MOST erősítővel rendelkező járművek:

Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).

Hátsó parkolóérzékelőkkel (PDC) rendelkező járművek:

SWC CAN Bus adapter hátsó parkolóérzékelőkkel (PDC) (tétel: 42cxpdc).

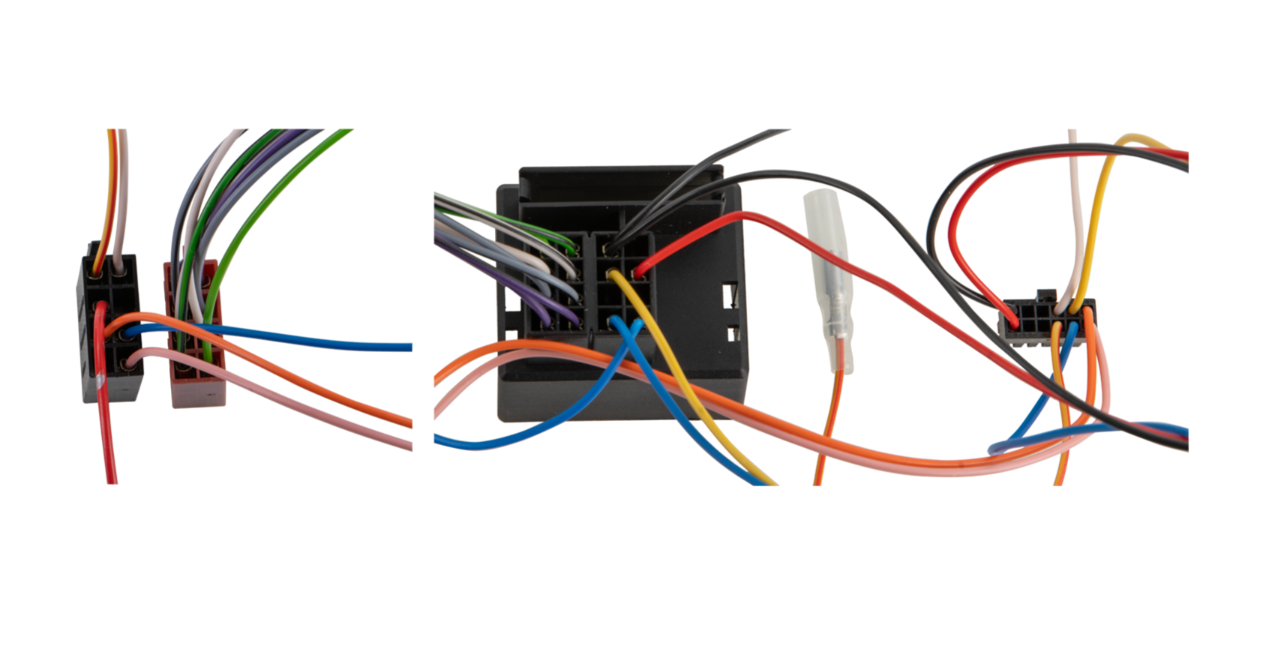

PDC SWC hangszóró csatlakoztatása (tétel 42cxpdc, 3. kép):

Figyelmeztetések:

Hangjelzések (warning chimes) jelenleg nem támogatottak.
További chimes támogatás: Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (tétel: can-pdc).

Diagnosztikai LED jelzés:

Kék villogás: CAN Bus jel keresése folyamatban.
Kék világítás: CAN Bus aktív.
Piros világítás: aktív +12 V gyújtóáram.

Fontos kiegészítő információk

Az alábbi utángyártott rádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
A teljes adapter aktiválásához szükséges egy összekötő kábel rendelése a konkrét rádió márkához.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

Ellenőrizze az összes vezérlési funkciót és járműbeállítást az eredeti OEM főegységgel.
Kösse le az eredeti rádiót (OEM HU) feszültség nélkül.
Ellenőrizze az összes interfész csatlakozást, hogy megfelelően csatlakoznak-e - feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállításait és HW konfigurációját - feszültség nélkül.
Ellenőrizze a csatlakozókábelt HU-hoz - feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utángyártott készülék útmutatója szerint.
Csatlakoztassa a többi vezetéket a készülék útmutatója szerint.
Kösse össze az egész telepítést a járművel - a fő tápellátási csatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy az útmutató szerint.
Állítsa be az utángyártott HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció működési tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást feszültség nélkül végezzen el.
Ismételje meg az 5-8 lépéseket fent.

Interfész vagy járműrendszer hibája esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer leállítását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus leállítása után ismételje meg az 5 és 6 lépéseket fent.

Bekötés vagy kábelezés módosításakor:

A bekötést és a módosításokat csak szakszerűen képzett személy végezheti.
Minden módosítást csatlakozás előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást csatlakozás előtt mérés és a jármű bekötési rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségére végzi, garanciamentesen a működésre.
A módosításokat saját kockázatára végzi, anélkül, hogy garantálná a jármű, a készülék vagy az interfész károsodásának kizárását.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
