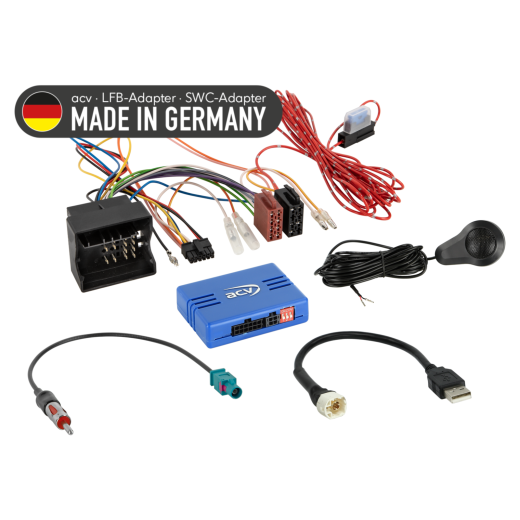

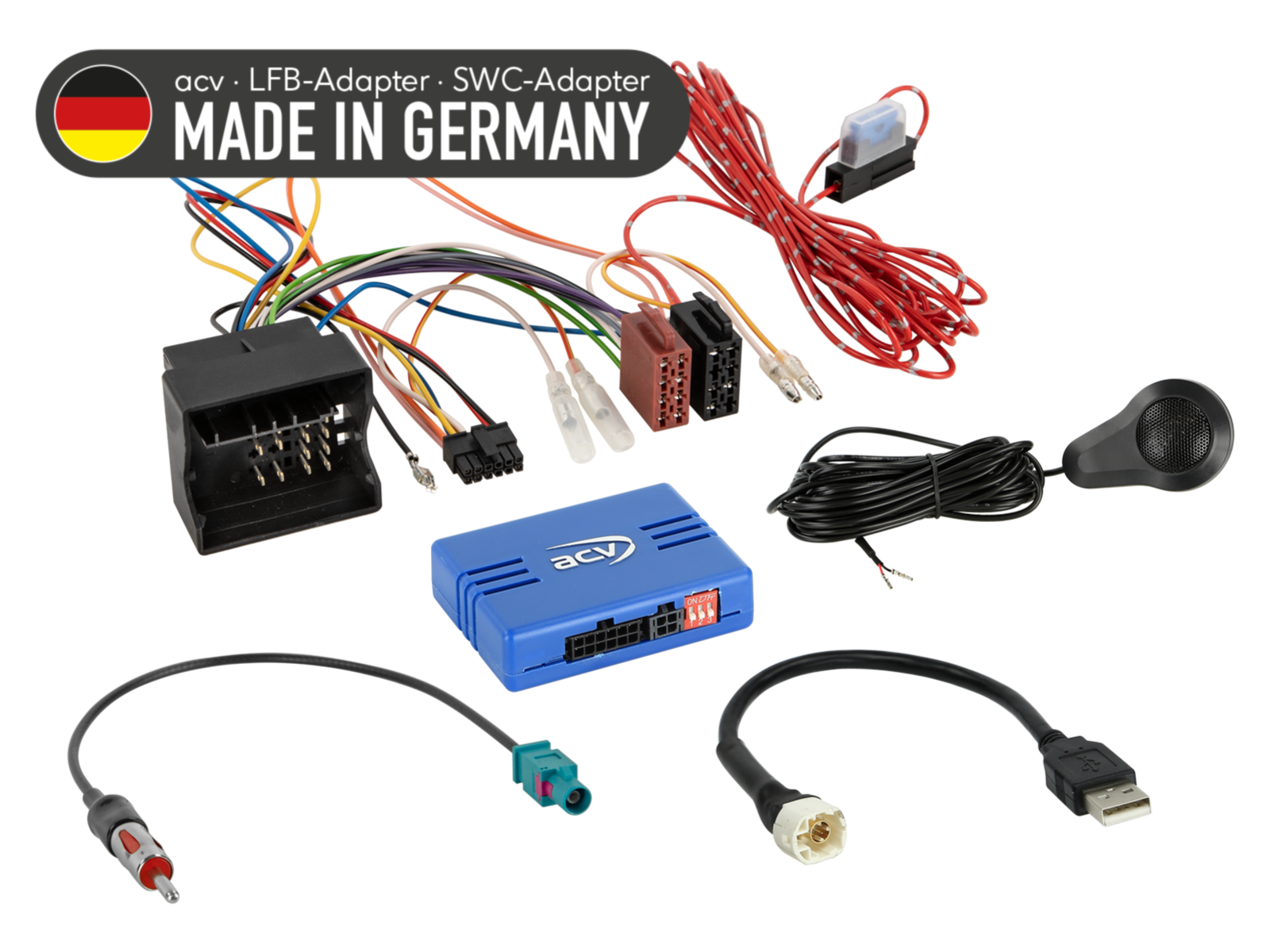

Kormánykerék gombvezérlő adapter BMW / Mini ACV SWC 42A-1024-013-0

Tartsa meg az eredeti autórádió vezérlési funkcióit a kormánykerékről, ha az eredeti rádiót egy utángyártott egységre cseréli. A jármű felszereltségétől, a funkciók terjedelmétől és az újonnan telepített autórádió szoftverétől függően néhány funkció korlátozódhat vagy másokkal helyettesíthető. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévő csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az egyik megadott OEM autórádió eredetileg telepítve volt-e. A végső szerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerékről való vezérlés (SWC) helyes működését.

Járművek számára

BMW 1-es sorozat [E81, E82, E87, E88] (2004 -> 2013) - eredeti BMW Business, Professional autórádió. Aktív rendszeradapter szükséges: BMW MOST RCA-hoz (tétel: 13-1024-51).
BMW 3-as sorozat [E90, E91, E92, E93] (2005 -> 2013) - eredeti BMW Business, Professional autórádió. Aktív rendszeradapter szükséges: BMW MOST RCA-hoz (tétel: 13-1024-51).
BMW 5-ös sorozat [E60, E61] (2003 -> 2010) - eredeti BMW Business, Professional autórádió. Aktív rendszeradapter szükséges: BMW MOST RCA-hoz (tétel: 13-1024-51).
BMW 6-os sorozat [E63, E64] (2004 -> 2010) - eredeti BMW Business, Professional autórádió.
BMW 7-es sorozat [E65, E66] (2001 -> 2008) - eredeti BMW Business, Professional autórádió.
BMW Z4 [E89] (2009 -> 2016) - eredeti BMW Business, Professional autórádió.
BMW X1 [E84] (2009 -> 2015) - eredeti BMW Business, Professional autórádió.
BMW X5 [E70] (2007 -> 2013) - eredeti BMW Business, Professional autórádió.
BMW X6 [E71, E72] (2008 -> 2014) - eredeti BMW Business, Professional autórádió. Aktív rendszeradapter szükséges: BMW MOST RCA-hoz (tétel: 13-1024-51).

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - eredeti BMW Business, Professional autórádió.

CAN Bus információk

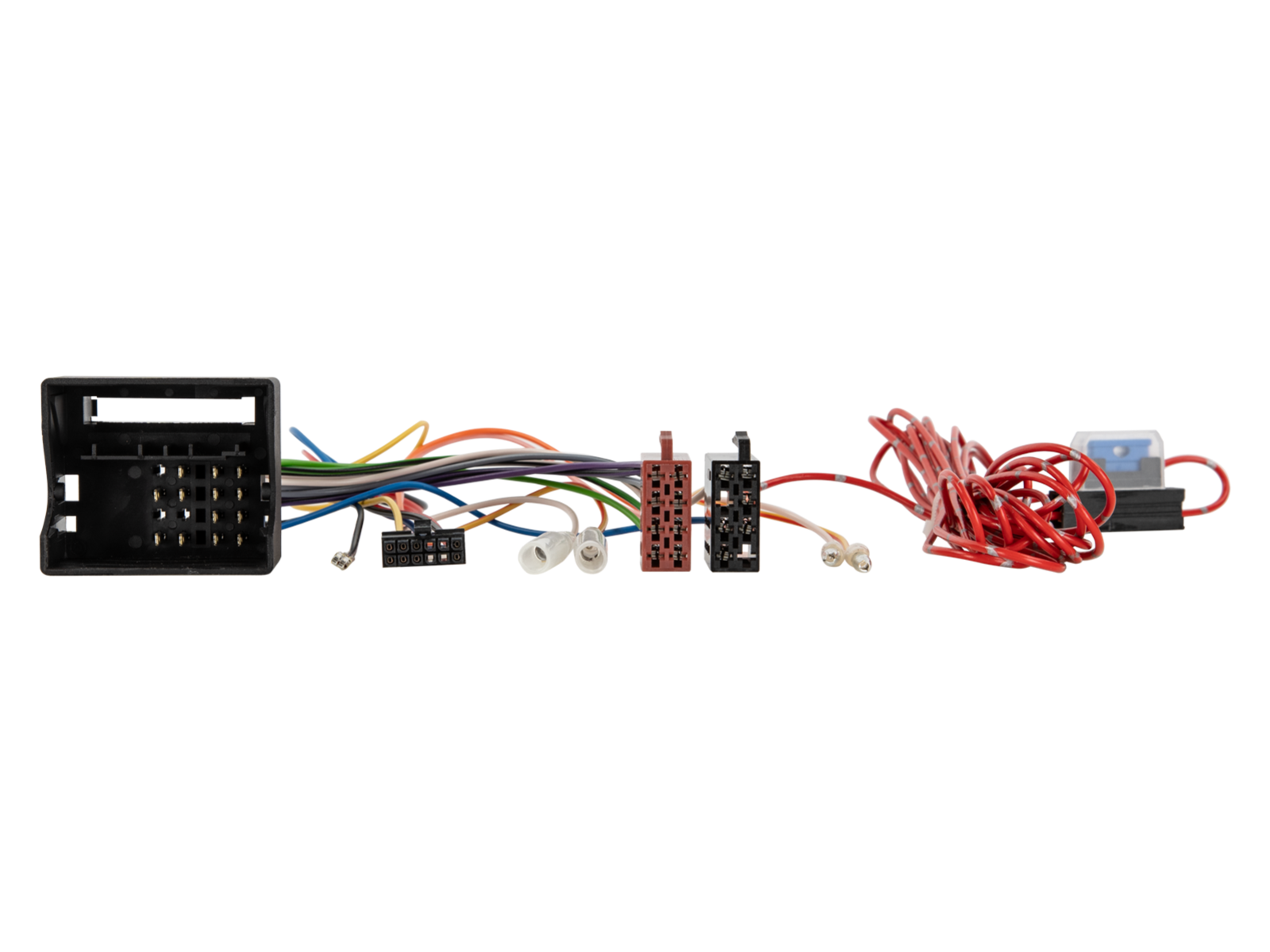

Csatlakozók és tápellátás:

Csatlakozó: 40 tűs Quadlock BMW (tétel: 42cx12).
Tápellátás: +12 V állandó áram (30-as csatlakozó, biztosíték) - szabad piros vezeték.
Csatlakozó: OEM antenna Fakra(m) → DIN(m).
Csatlakozó: OEM USB HSD LVDS B(m) → USB-A.

Beállítás:

Ellenőrizze az utángyártott autórádió (HU) DIP kapcsolóit.

Járműkompatibilitás:

Járművek eredeti Business/Professional rádióval.
Járművek iDrive nélkül.
Járművek OEM MOST erősítő nélkül.

Járművek OEM MOST erősítővel:

Aktív rendszeradapter szükséges: BMW MOST RCA-hoz (tétel: 13-1024-51).

Járművek parkolószenzorokkal (PDC):

SWC CAN Bus adapter parkolószenzorokkal (PDC) (tétel: 42cxpdc).

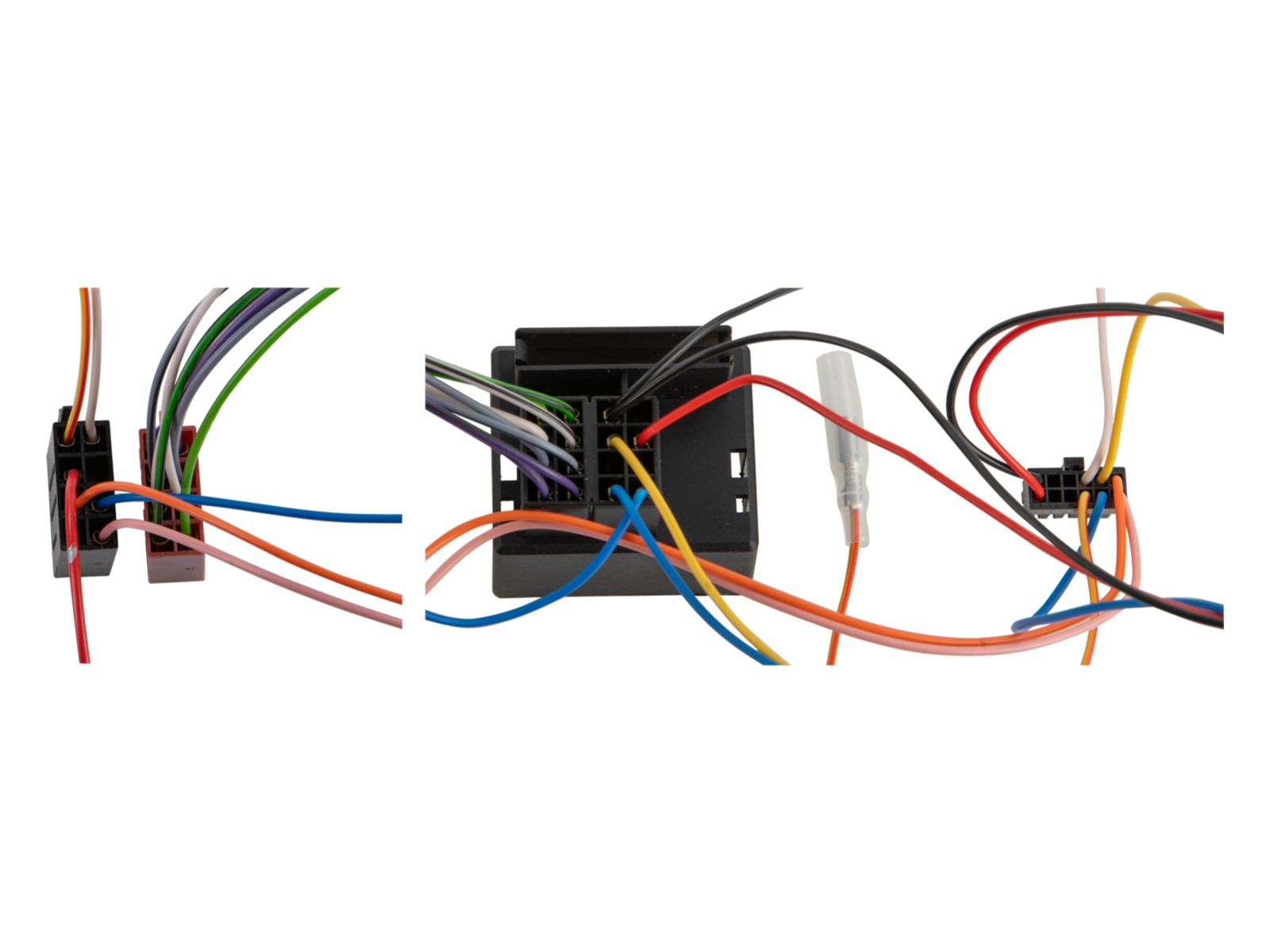

SWC PDC hangszóró csatlakoztatása (tétel 42cxpdc, 2. ábra):
- 5-ös tű: piros vezeték.
- 11-es tű: fekete vezeték.

Figyelmeztetés:

Hangjelzések (warning chimes) jelenleg nem támogatottak.
További támogatás a chimes-hez: Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (tétel: can-pdc).

Diagnosztikai LED jelzések:

Kék villogás: CAN Bus jel keresése folyamatban.
Kék világítás: CAN Bus aktív.
Vörös világítás: aktív +12 V gyújtóáram.

Fontos kiegészítő információk

Utángyártott autórádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához rendelni kell egy összekötő kábelt a konkrét autórádió márkához.

Általános telepítési útmutatók

Ellenőrzés a telepítés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
Csatlakoztassa le az eredeti rádiót (OEM HU) feszültség nélkül.
Ellenőrizze az összes interfész csatlakozást, hogy helyesen van-e csatlakoztatva - feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállításait és hardverkonfigurációját - feszültség nélkül.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz - feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatójának megfelelően.
Csatlakoztassa a többi vezetéket az eszköz útmutatójának megfelelően.
Kösse össze a teljes telepítést a járművel - a fő tápcsatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurálását a termékleírás vagy az útmutató utasításai szerint.
Konfigurálja az utángyártott HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció működési tesztjét.

Interfész és HU kábel konfigurációjának módosítása:

Minden módosítást feszültség nélkül végezzen el.
Ismételje meg az 5-8. lépéseket, amint fentebb leírtuk.

Interfész vagy járműrendszer meghibásodása esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Hívja elő a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész hardverkonfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket, amint fentebb leírtuk.

Bekötési vagy kábelvezetési módosítások esetén:

A bekötést és módosításokat csak szakmailag képzett személy végezheti el.
Minden módosítást az összekapcsolás előtt ellenőrizni kell a gyártó jóváhagyásával vagy a jármű garanciájára gyakorolt hatásával kapcsolatban.
Minden módosítást az összekapcsolás előtt mérni kell, és össze kell hasonlítani a jármű bekötési rajzával.
A módosításokat saját felelősségre végezze, funkcionális garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárása nélkül.
Az előre szerelt kábelek módosítása a termék garanciájának elvesztéséhez vezethet.
