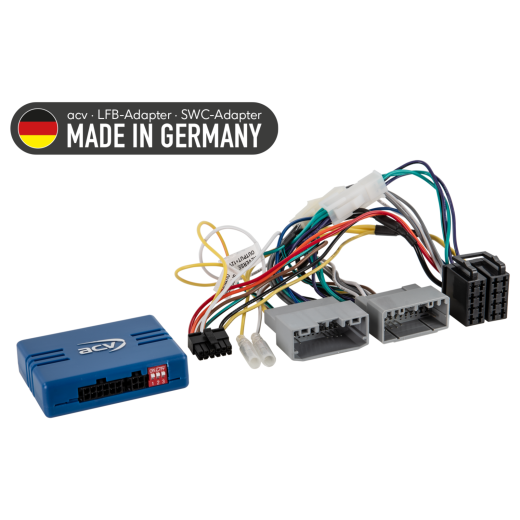

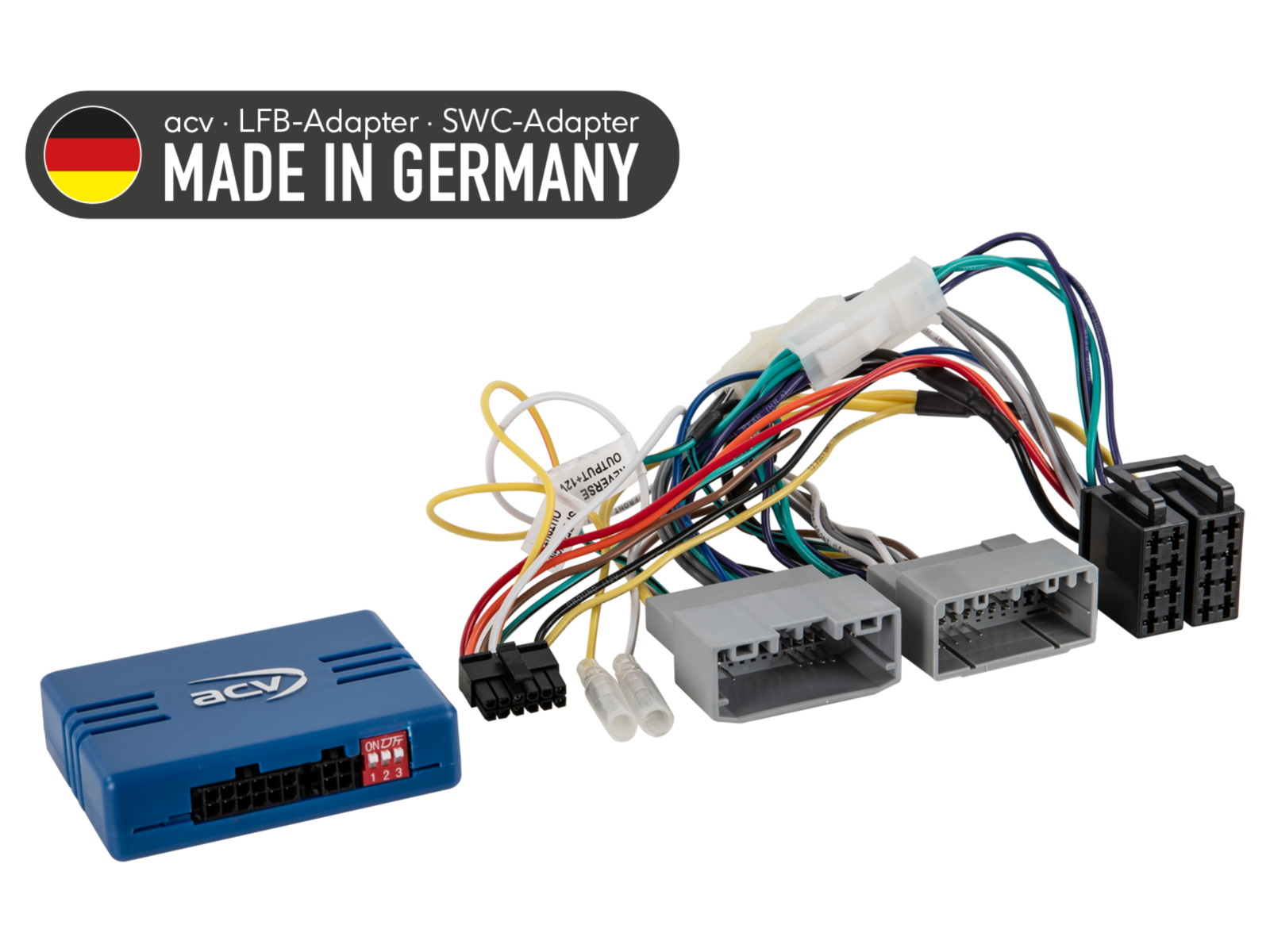

Kormánykerék gombvezérlő adapter Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW ACV SWC 42A-1032-00C-0

Tartsa meg az eredeti autórádió kormánykerékről történő vezérlésének funkcióit, amikor az eredeti rádiót utólagos egységre cseréli. Az autó felszereltségétől, a funkciók körétől és az új autórádió szoftverétől függően néhány funkció korlátozódhat vagy másokkal helyettesíthető. Hasonlítsa össze a kábelek csatlakozóit a járművében lévőkkel, és győződjön meg arról, hogy azok technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az eredeti OEM autórádiók valamelyike volt-e telepítve. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerékről történő vezérlés (SWC) megfelelő működését.

Járművekhez

Chrysler 200 (2011 -> 2014) - eredeti OEM autórádió.
Chrysler 300 (06/2004 -> 12/2010) - eredeti OEM autórádió.
Chrysler 300C [LX] (06/2004 -> 11/2007) - eredeti OEM autórádió.
Chrysler 300C [LX] (11/2007 -> 12/2010) - eredeti OEM autórádió.
Chrysler 300M (2002 -> 06/2004) - eredeti OEM autórádió. A 2002–2009 közötti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler Aspen (2007 -> 2009) - eredeti OEM autórádió. A 2002–2009 közötti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler Concorde (2002 -> 2004) - eredeti OEM autórádió. A 2002–2009 közötti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler Pacifica (2004 -> 2008) - eredeti OEM autórádió. A 2002–2009 közötti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler PT Cruiser [PT] (10/2001 -> 04/2006) - eredeti OEM autórádió. A 2002–2009 közötti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler PT Cruiser [PT] (01/2006 -> 06/2009) - eredeti OEM autórádió. A 2002–2009 közötti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler Sebring [RJ] (03/2001 -> 04/2003) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler Sebring [RJ] (04/2003 -> 07/2007) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler Sebring [RJ] (05/2007 -> 08/2010) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Chrysler Town&Country (2008 -> 2016) - eredeti OEM autórádió.
Chrysler Voyager [GK/GY/RG] (03/2001 -> 05/2004) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak.
Chrysler Voyager [GK/GY/RG] (05/2004 -> 03/2008) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak.
Chrysler Voyager [RT] (03/2008 -> 12/2010) - eredeti OEM autórádió.

Dodge Avenger [JS] (06/2007 -> 06/2009) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Dodge Caliber [PK] (06/2006 -> 12/2010) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Dodge Caravan (2002 -> 2015) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak.
Dodge Charger (2009 -> 2012) - eredeti OEM autórádió.
Dodge Challenger (2008 -> 2014) - eredeti OEM autórádió.
Dodge Dakota (2002 -> 2011) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Dodge Durango (2003 -> 2009) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Dodge Journey [JC] (06/2008 -> 12/2010) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Dodge Magnum (2008 -> 2009) - eredeti OEM autórádió.
Dodge Nitro (2007 -> 2011) - eredeti OEM autórádió.
Dodge RAM (2002 -> 2008) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Dodge RAM 1500 (2009 -> 2011) - eredeti OEM autórádió.
Dodge RAM 2500 (2010 -> 2012) - eredeti OEM autórádió.
Dodge RAM 3500 (2010 -> 2012) - eredeti OEM autórádió.
Dodge RAM chassis cab (2011) - eredeti OEM autórádió.
Dodge RAM C/V Tradesman (2012 -> 2015) - eredeti OEM autórádió.
Dodge Stratus (2002 -> 2006) - eredeti OEM autórádió.
Dodge Viper [SR] (11/2003 -> 04/2010) - eredeti OEM autórádió.

Jeep Commander [WH] (05/2008 -> 11/2010) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Compass [PK] (11/2006 -> 06/2010) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Compass [PK] (05/2011 -> 12/2016) - eredeti OEM autórádió.
Jeep Grand Cherokee [WJ] (10/2001 -> 06/2005) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Grand Cherokee [WH] (06/2005 -> 10/2007) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Grand Cherokee [WH] (10/2007 -> 12/2010) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Grand Cherokee [WK] (12/2010 -> 06/2013) - eredeti OEM autórádió.
Jeep Liberty (2002 -> 2012) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Patriot [PK] (2007 -> 2017) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Wrangler [TJ] (01/2003 -> 03/2007) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Wrangler [JK] (04/2007 -> 02/2011) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.
Jeep Wrangler [JK] (02/2011 -> 07/2018) - eredeti OEM autórádió.

Lancia Voyager [RT] (11/2011 -> 08/2015) - eredeti OEM autórádió.

Mitsubishi Raider (2008 -> 2009) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.

VW Routan (2009 -> 2015) - eredeti OEM autórádió. A 2009 előtti járművek analóg Infinity OEM erősítő rendszerrel nem támogatottak. Infinity OEM erősítő áthidalása > közvetlen hangszóró csatlakozás.

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 22 tűs Chrysler / 24 tűs Chrysler.

Beállítások:

Ellenőrizze az utólagos autórádió (HU) DIP kapcsolóit.

Jármű kompatibilitás:

CAN Bus aktiválás az OEM erősítő rendszerhez.
Sebességjel támogatása.
Járművek CAN Busszal +12V kapcsolt gyújtás nélkül.
Járművek OEM erősítő rendszerrel/nélkül.
Járművek Infinity OEM erősítő rendszer nélkül.
Járművek CAN Bus nélkül +12V gyújtással.
Járművek holttérfigyelő rendszer nélkül.

Figyelmeztetés:

Holttérfigyelő rendszer nem támogatott.
PDC nem támogatott.
Sebességjel nem támogatott.
Fader OEM erősítő rendszer nem támogatott.

Diagnosztikai LED jelzés:

Kék villogás: CAN Bus jel keresése.
Kék fény: CAN Bus aktív.
Piros fény: aktív +12V gyújtási áram.

Fontos kiegészítő információk

Utólagos autórádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához rendeljen összekötő kábelt az adott autórádió márkájához.

Általános telepítési útmutató

Ellenőrzés a telepítés előtt:

Ellenőrizze az összes vezérlési és beállítási funkciót az eredeti OEM főegységgel.
Kösse le az eredeti rádiót (OEM HU) feszültség nélkül.
Ellenőrizze az összes interfész csatlakozást, hogy helyesen vannak-e csatlakoztatva - feszültség nélkül.

Csatlakoztatás és csatlakoztatási sorrend:

Ellenőrizze az interfész beállításait és hardver konfigurációját - feszültség nélkül.
Ellenőrizze a HU csatlakozókábel konfigurációját - feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Kösse össze a teljes telepítést a járművel - a fő tápcsatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurálását a termékleírás vagy az útmutató szerint.
Konfigurálja az utólagos HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció működési tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást feszültség nélkül hajtson végre.
Ismételje meg az 5-8 lépéseket fent.

Az interfész vagy a jármű rendszerének meghibásodása esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Hívja elő a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész hardver konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5 és 6 lépéseket fent.

Kábelezés vagy vezetékek módosítása esetén:

A csatlakoztatást és módosításokat csak szakképzett személyzet végezheti el.
Minden módosítást a gyártó engedélye vagy a jármű garanciájára gyakorolt hatása szempontjából ellenőrizni kell csatlakoztatás előtt.
Minden módosítást a jármű kábelezési rajzával összehasonlítva és mérve kell ellenőrizni csatlakoztatás előtt.
A módosításokat saját felelősségére végzi, funkcionális garancia nélkül.
A módosításokat saját kockázatra végzi, a jármű, eszköz vagy interfész károsodásának kizárása nélkül.
Az előre felszerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
