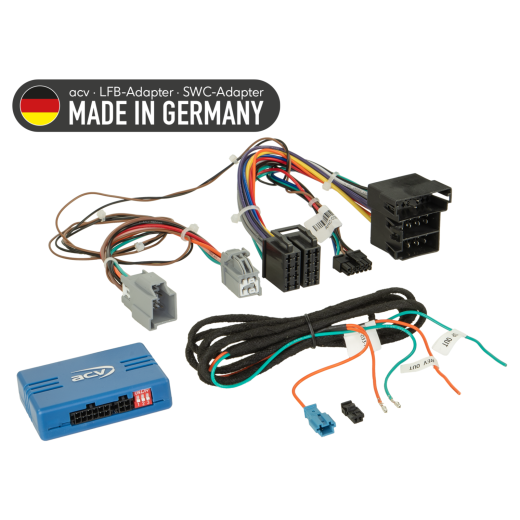

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel ACV SWC 42A-1094-026-0 modellekhez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Citroen Jumper (250) (07/2024 -> 2025), e-Jumper (259) (07/2024 -> 2025), Relé (250) (2024 -> 2025) / Fiat Ducato (ZAF 250) / Ducato (ZAF 250)/Ducato (ZAF 250)/12 -2021/1 250) (11/2023 -> 2025), e-Ducato (ZAF 250) (04/2021 -> 03/2024), e-Ducato (ZAF 250) (03/2024 -> 2025) / Opel Movano Electric Cargo C -2024 (01>/20) C rakomány (Y) (01/2024 -> 2025)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel ACV SWC 42A-1094-026-0 modellekhez

Leírás és paraméterek
Értékelés0
Kategóriák

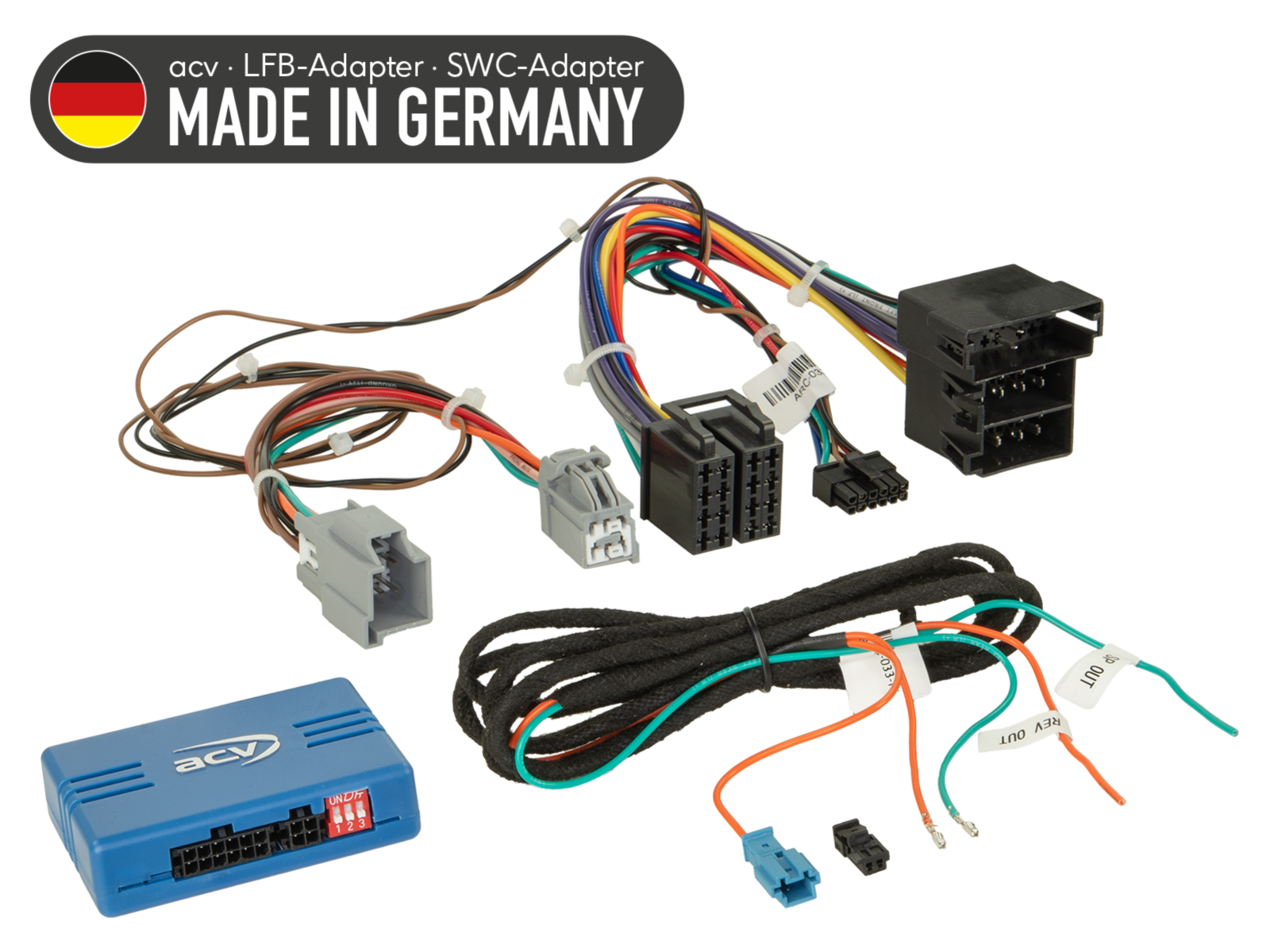

Kormánykerék gombvezérlő adapter Citroen / Fiat / Opel ACV SWC 42A-1094-026-0

Őrizze meg az eredeti rádióvezérlő funkciókat a kormánykerékről, amikor az eredeti rádiót utólagos egységre cseréli. Az autó felszereltségétől, az újonnan telepített rádió funkcióitól és szoftverétől függően néhány funkció korlátozódhat vagy más funkciókkal helyettesíthető. Hasonlítsa össze a megjelenített kábelcsatlakozókat az autójában lévő csatlakozókkal, és győződjön meg arról, hogy azok technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az eredetileg telepített OEM rádiók közül valamelyik jelen volt-e. A végleges telepítés előtt ellenőrizze a jármű funkcióit, a rendszer beállításait és a kormánykerék vezérlésének (SWC) megfelelő működését.

Járművekhez tervezve

Citroen Jumper (250) (07/2024 -> 2025) - eredeti OEM rádió.
Citroen e-Jumper (259) (07/2024 -> 2025) - eredeti OEM rádió.
Citroen Relay (250) (2024 -> 2025) - eredeti OEM rádió.

Fiat Ducato (ZAF 250) (11/2021 -> 11/2023) - eredeti OEM rádió.
Fiat Ducato (ZAF 250) (11/2023 -> 2025) - eredeti OEM rádió.
Fiat e-Ducato (ZAF 250) (04/2021 -> 03/2024) - eredeti OEM rádió.
Fiat e-Ducato (ZAF 250) (03/2024 -> 2025) - eredeti OEM rádió.

Opel Movano Cargo C (Y) (01/2024 -> 2025) - eredeti OEM rádió.
Opel Movano Electric Cargo C (Y) (01/2024 -> 2025) - eredeti OEM rádió.

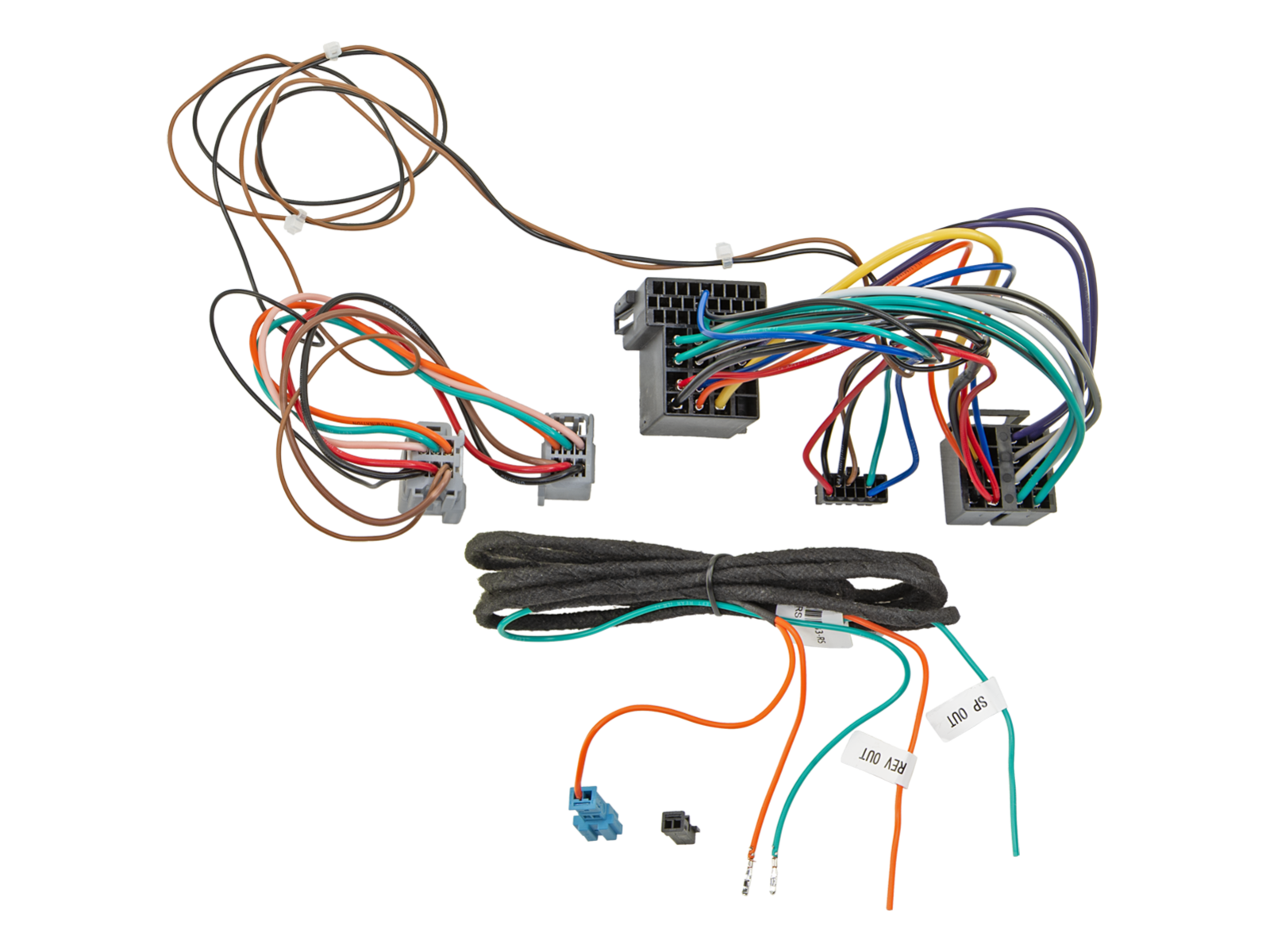

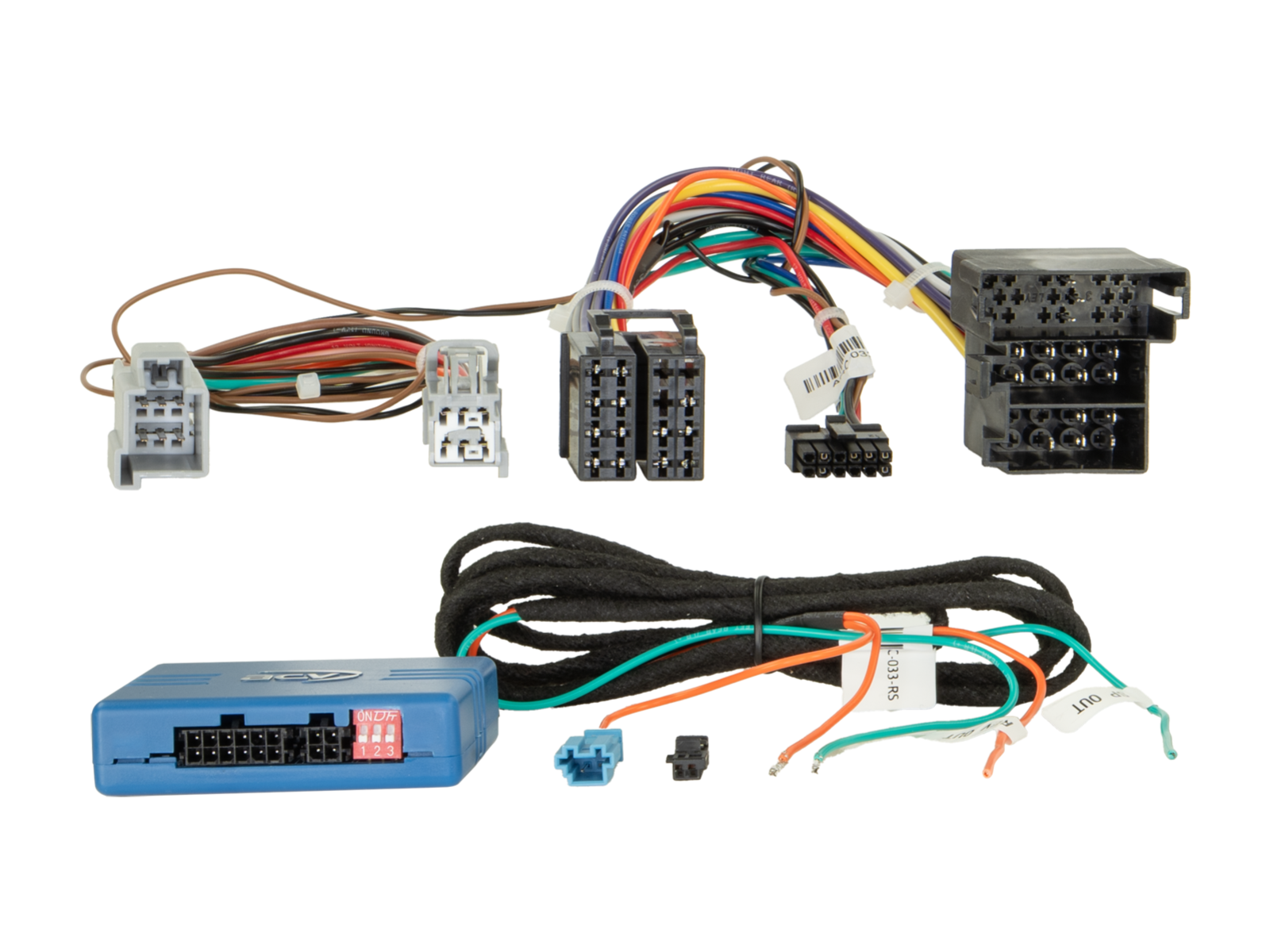

Műszaki információk

Analóg kivitel.
Csatlakozó: ISO / Mini ISO.
Csatlakozó: 6 Pin Fiat T-Harness > telefon.
Csatlakozó: Csatlakozás a biztosítéktáblához > sebesség impulzus / hátrameneti jel (a kézikönyv szerint).
Támogatás nyitott műszerfalú járművekhez.
Támogatás indukciós töltővel rendelkező járművekhez > telefon funkció támogatott.

Kormánykerék vezérlés (SWC)

6 SWC vezérlő funkció a kormánykerék hátoldalán.
Csatlakozás a biztosítéktáblához:
- Zöld vezeték: sebesség jel (fekete 60 pin csatlakozó, Pin 22).
- Narancssárga vezeték: hátrameneti jel +12V (zöld 60 pin csatlakozó, Pin 17).

Diagnosztikai LED visszajelzés

Kék világítás: az interfész aktív, 12V tápellátás jelen van a gyújtás bekapcsolása után.
Vörös világítás: a kormánykerék gomb funkció felismerve.

Fontos kiegészítő információk

Utólagos rádiókhoz tervezve: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához rendelni kell egy specifikus kábelkészletet az adott rádió márkához.

Általános telepítési útmutató

Ellenőrzés a telepítés előtt:

Ellenőrizze az összes vezérlő funkciót és a jármű beállításait az eredeti OEM főegységgel.
Kapcsolja le az eredeti rádiót (OEM HU) feszültség nélkül.
Ellenőrizze az összes interfész kapcsolatot, hogy helyesen van-e csatlakoztatva - feszültség nélkül.

Csatlakozás és bekötési sorrend:

Ellenőrizze az interfész beállításait és hardver konfigurációját - feszültség nélkül.
Ellenőrizze a csatlakozó kábel konfigurációját a HU-hoz - feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz útmutatása szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatása szerint.
Kösse össze a teljes telepítést a járművel - a fő tápellátást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy az útmutatóban található utasítások szerint.
Konfigurálja az utólagos HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást feszültség nélkül hajtson végre.
Ismételje meg az 5-8 lépéseket fentebb.

Interfész vagy járműrendszer hibája esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész hardver konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5-6 lépéseket fentebb.

A csatlakozások vagy kábelezés módosításakor:

Csak szakszerűen képzett személyzet végezheti el a csatlakozások és módosítások végrehajtását.
Valamennyi módosítást ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából, mielőtt csatlakoztatná.
Az összes módosítást ellenőrizni kell mérés és a jármű kapcsolási rajzával való összehasonlítás alapján, mielőtt csatlakoztatná.
A módosításokat saját felelősségére végzi, a funkcionalitás garanciája nélkül.
A módosításokat saját kockázatára végzi, a jármű, az eszköz vagy az interfész károsodásának kizárása nélkül.
A gyári kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
