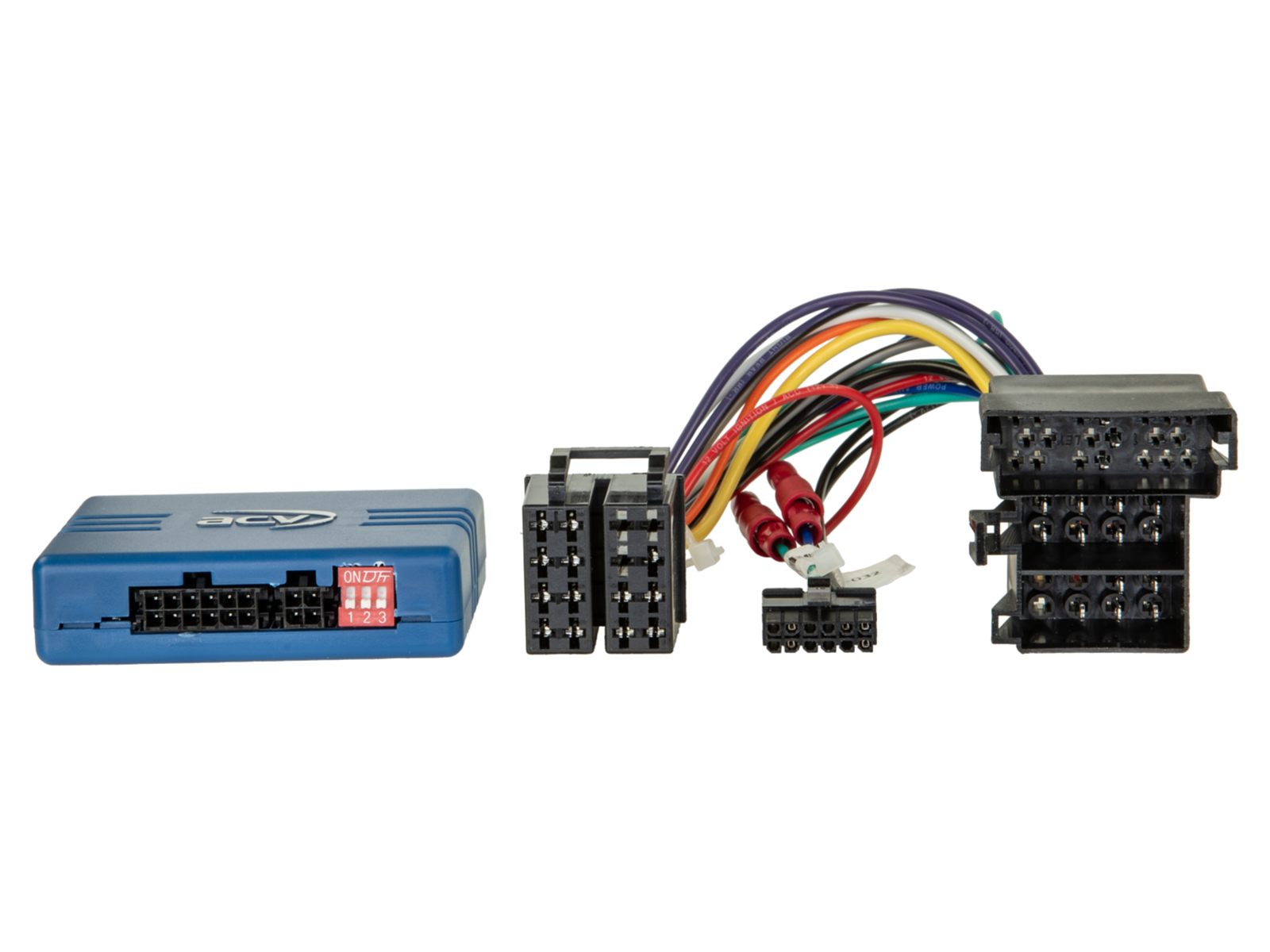

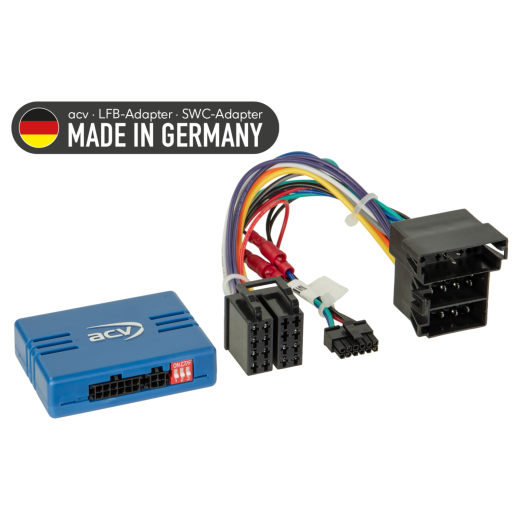

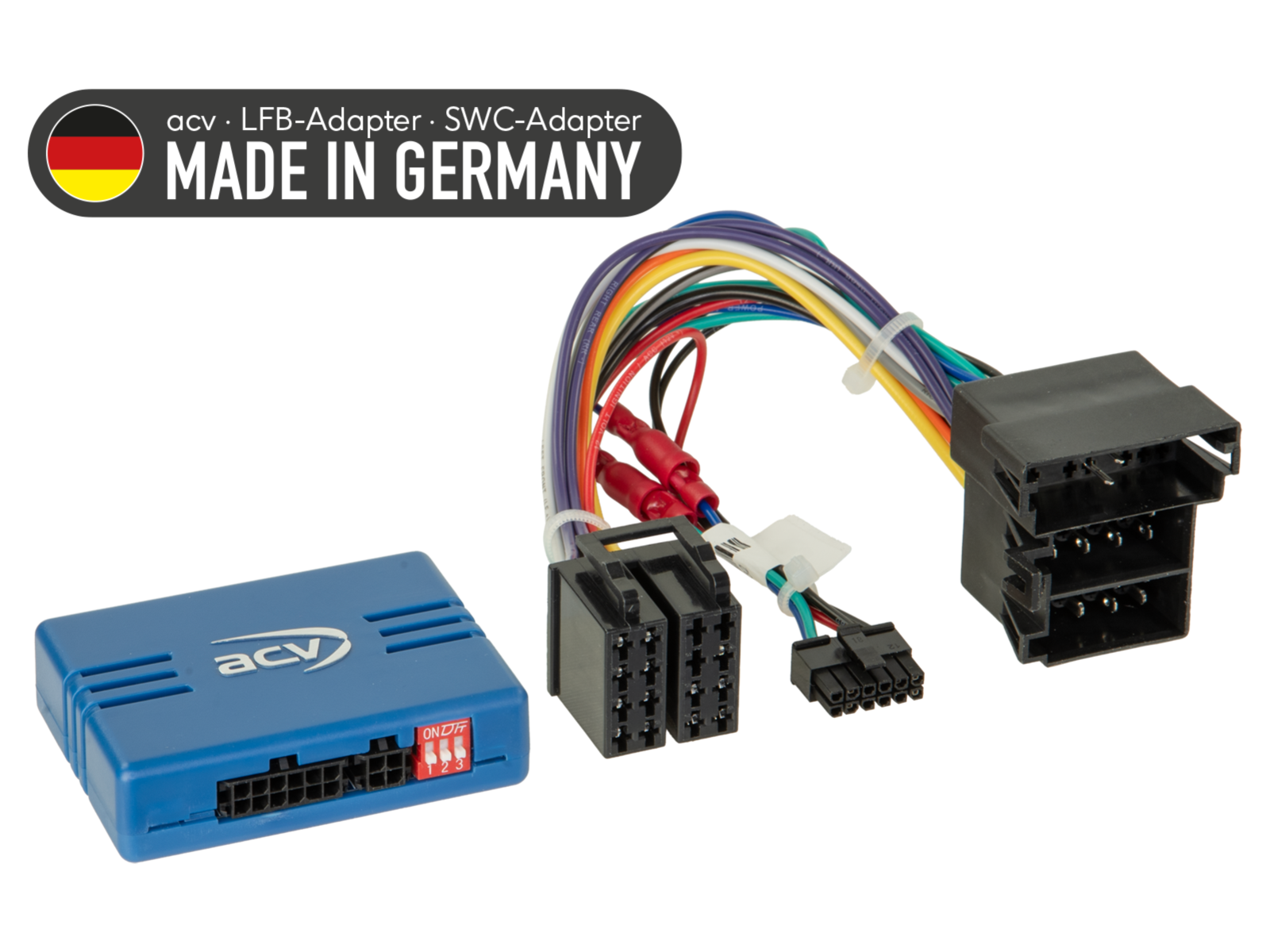

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel / Peugeot ACV SWC 42A-1094-016-0 modellekhez

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel / Peugeot ACV SWC 42A-1094-016-0

Az eredeti rádió kormánykerék vezérlési funkcióinak megőrzése az utángyártott egységre történő cserénél. A jármű felszereltségétől, az új rádió funkcióitól és szoftverétől függően bizonyos funkciók korlátozódhatnak vagy helyettesíthetők másokkal. Hasonlítsa össze a kábelek csatlakozóit a járművében található csatlakozókkal, és győződjön meg róla, hogy azok technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy eredetileg telepítve volt-e valamelyik megadott OEM rádió. A végső szerelés előtt ellenőrizze a jármű működőképességét, a rendszer beállításait és a kormánykerék vezérlésének (SWC) megfelelő működését.

Járművekhez

• Citroën Jumper [250] (05/2014 -> 10/2022) - eredeti OEM rádió.
• Citroën Jumper [250] (10/2022 -> 06/2024) - eredeti OEM rádió.
• Citroën e-Jumper [259] (10/2021 -> 06/2024) - eredeti OEM rádió.
• Citroën Relay [250] (2006 -> 2024) - eredeti OEM rádió.

• Fiat Ducato [ZAF 250] (05/2014 -> 11/2021) - eredeti OEM rádió.

• Opel Movano Cargo C [Y] (10/2021 -> 01/2024) - eredeti OEM rádió.
• Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - eredeti OEM rádió.

• Peugeot Boxer [Y] (09/2014 -> 12/2019) - eredeti OEM rádió.
• Peugeot Boxer [Y] (08/2018 -> 06/2024) - eredeti OEM rádió.
• Peugeot e-Boxer [Y] (10/2021 -> 06/2024) - eredeti OEM rádió.

Analóg információk

Csatlakozók és tápellátás:

• Csatlakozó: ISO / Mini ISO.

Kompatibilitási feltételek:

• Nyitott műszerfalú járművek.
• Járművek +12V gyújtással és analóg SWC-vel a Mini ISO csatlakozó 10/11/12 pinjén (SWC1/GND/SWC2).
• Járművek OEM rádió nélkül.

SWC gombok:

• 2 × 4 kormánykerék vezérlő funkció (kormánykerék elülső része).

Specifikus változatok:

• Daiichi OEM rádiós járművek (színes kábelek közvetlen csatlakoztatása) – SWC adapter Citroën/Fiat/Opel/Peugeot Daiichi. színes kábelek (tétel: 42a-1094-018).
• Telepítés előtt ellenőrizze az analóg jeleket az OEM egységgel.

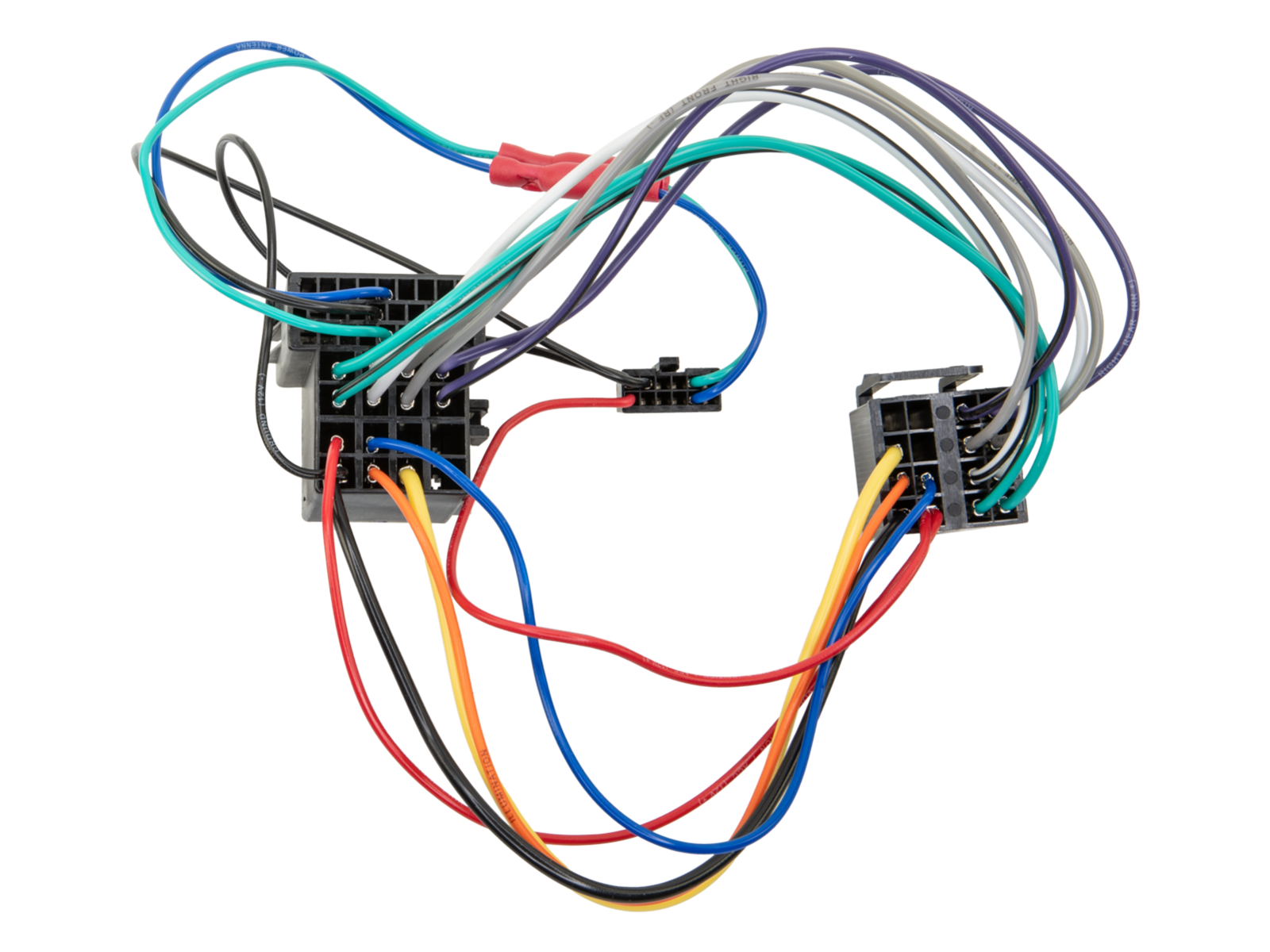

Pinek kiosztása:

• Pin 3: GND parkolófék.
• Pin 4: Sebesség jel.
• Pin 5: +12V világítás (58-as csatlakozó).
• Pin 8: SWC GND → csatlakozás a GND-hez (31-es csatlakozó).
• Pin 9: Key 1 → kék vezeték csatlakoztatása.
• Pin 10: Key 2 → zöld vezeték csatlakoztatása.
• Pin 19: +12V hátrameneti jel.
• Pin 28: GND MUTE jel.
• Pin 42: +12V gyújtás (15-ös csatlakozó).

Tartozékok és kiegészítők:

• T-Harness adapter Citroën/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin (tétel: 57-1095).
• SWC parancsok felcserélése esetén zöld/kék vezeték csatlakoztatásának módosítása.
• Kilométer-számláló villogási problémája esetén: SWC Citroën/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin (tétel: 42xfa019).

Diagnosztikai LED jelzés:

• Kék (állandó): aktív interfész, +12V gyújtás jelenléte.
• Piros: kormánykerék vezérlő gomb funkció felismerve.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Csatlakozás nélkül válassza le az eredeti rádiót (OEM HU).
3. Ellenőrizze az interfész összes csatlakozását, hogy helyesen van-e csatlakoztatva – csatlakozás nélkül.

Csatlakozás és csatlakozási sorrend:

1. Ellenőrizze az interfész beállítását és hardver konfigurációját – csatlakozás nélkül.
2. Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz – csatlakozás nélkül.
3. A kábel csatlakoztatása a HU-hoz az utángyártott eszköz útmutatójának megfelelően.
4. A többi vezeték csatlakoztatása az eszköz útmutatójának megfelelően.
5. Az egész telepítést csatlakoztassa a járműhöz – a fő tápellátást csatlakoztassa utoljára.
6. Az interfész szoftveres konfigurációja a termékleírás vagy az útmutató utasításai szerint.
7. Az utángyártott HU konfigurálása (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
8. A kormánykerék vezérlés funkcionális tesztje és a járművel való kommunikáció.

Interfész és HU kábel konfigurációs módosítása:

• Módosításokat csak csatlakozás nélkül végezzen.
• Ismételje meg az 5-8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

• Telepítse újra az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész hardver konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5-6. lépéseket.

Bekötés vagy kábelezés módosításakor:

• Csak szakmailag képzett személy végezhet bekötést és módosítást.
• Minden változtatást a gyártó jóváhagyásának vagy a jármű garanciájára való hatásának szempontjából ellenőrizni kell csatlakozás előtt.
• Minden módosítást csatlakozás előtt méréssel és a jármű bekötési rajzával való összehasonlítással kell ellenőrizni.
• A módosítások saját felelősségre történnek, a funkcionalitás garanciája nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárására vonatkozó garancia nélkül.
• Az előre összeszerelt kábelezés módosításai a termék garanciavesztéséhez vezethetnek.
