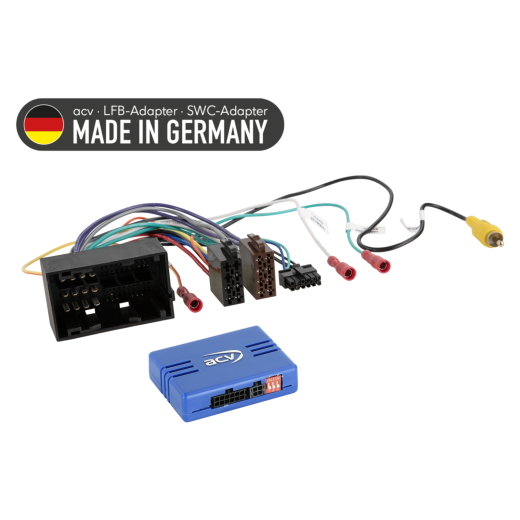

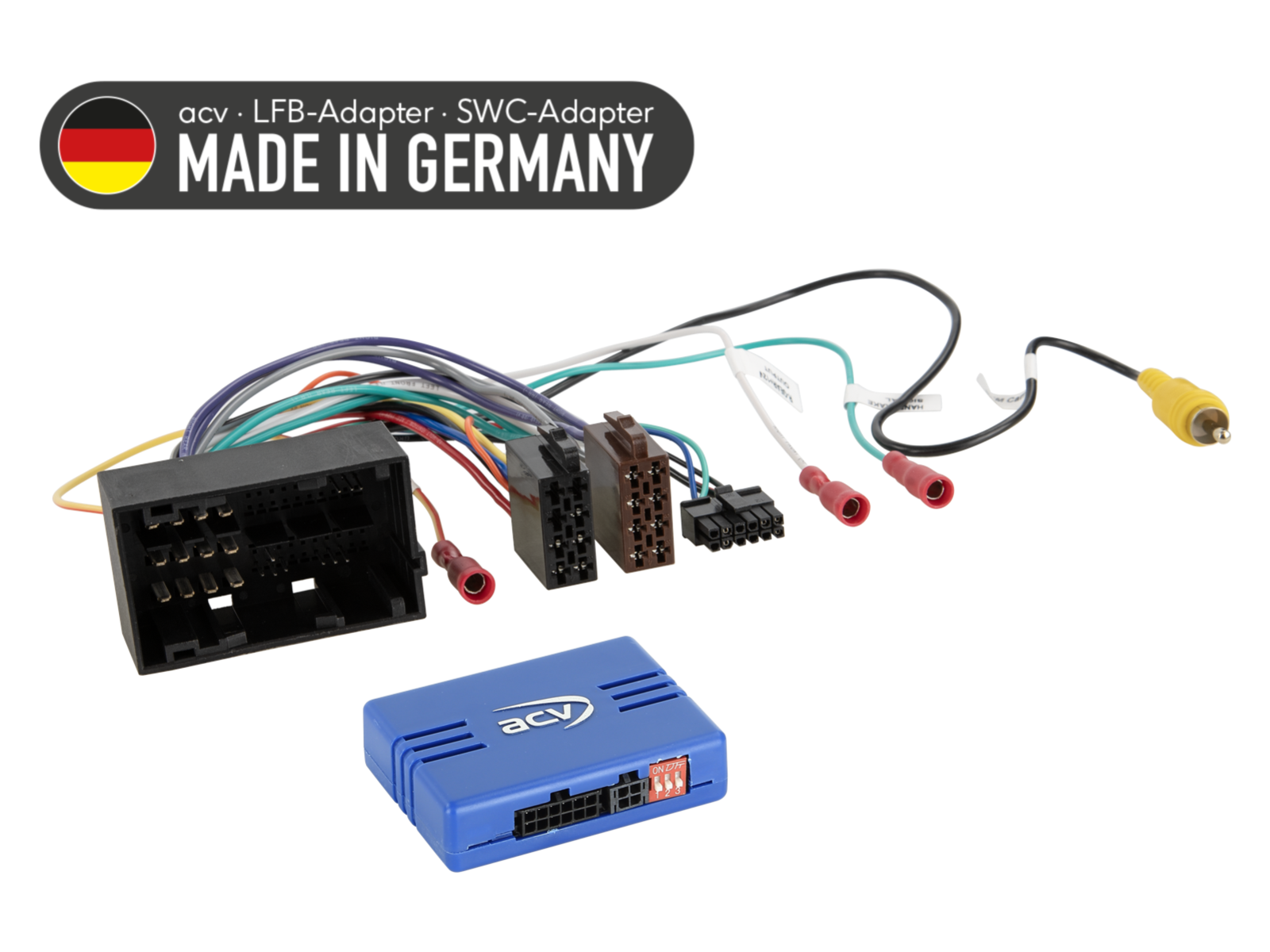

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0 modellekhez

Kormánykerék gombvezérlő adapter Citroen / Fiat / Opel / Peugeot ACV SWC 42A-1094-018-0

Őrizze meg az eredeti rádióvezérlési funkciókat a kormánykerékről, amikor az eredeti rádiót utángyártott egységre cseréli. A jármű felszereltségétől, az új rádió funkcióinak és szoftverének függvényében bizonyos funkciók korlátozódhatnak vagy másokkal helyettesítődhetnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművével és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM rádió eredetileg telepítve volt-e. A végleges összeszerelés előtt ellenőrizze a jármű, a rendszer beállításait és a kormánykerék vezérlés (SWC) helyes működését.

Ajánlott járművekhez

• Citroen Jumper (250) (05/2014 -> 10/2022) - eredeti OEM rádió.
• Citroen Jumper (250) (10/2022 -> 06/2024) - eredeti OEM rádió.
• Citroen e-Jumper (259) (10/2021 -> 06/2024) - eredeti OEM rádió.
• Citroen Relay (250) (2006 -> 2024) - eredeti OEM rádió.

• Fiat Ducato (ZAF 250) (05/2014 -> 11/2021) - eredeti OEM rádió.

• Opel Movano Cargo C (Y) (10/2021 -> 01/2024) - eredeti OEM rádió.
• Opel Movano Electric Cargo C (Y) (10/2021 -> 01/2024) - eredeti OEM rádió.

• Peugeot Boxer (Y) (09/2014 -> 12/2019) - eredeti OEM rádió.
• Peugeot Boxer (Y) (08/2018 -> 2024) - eredeti OEM rádió.
• Peugeot e-Boxer (Y) (10/2021 -> 2024) - eredeti OEM rádió.

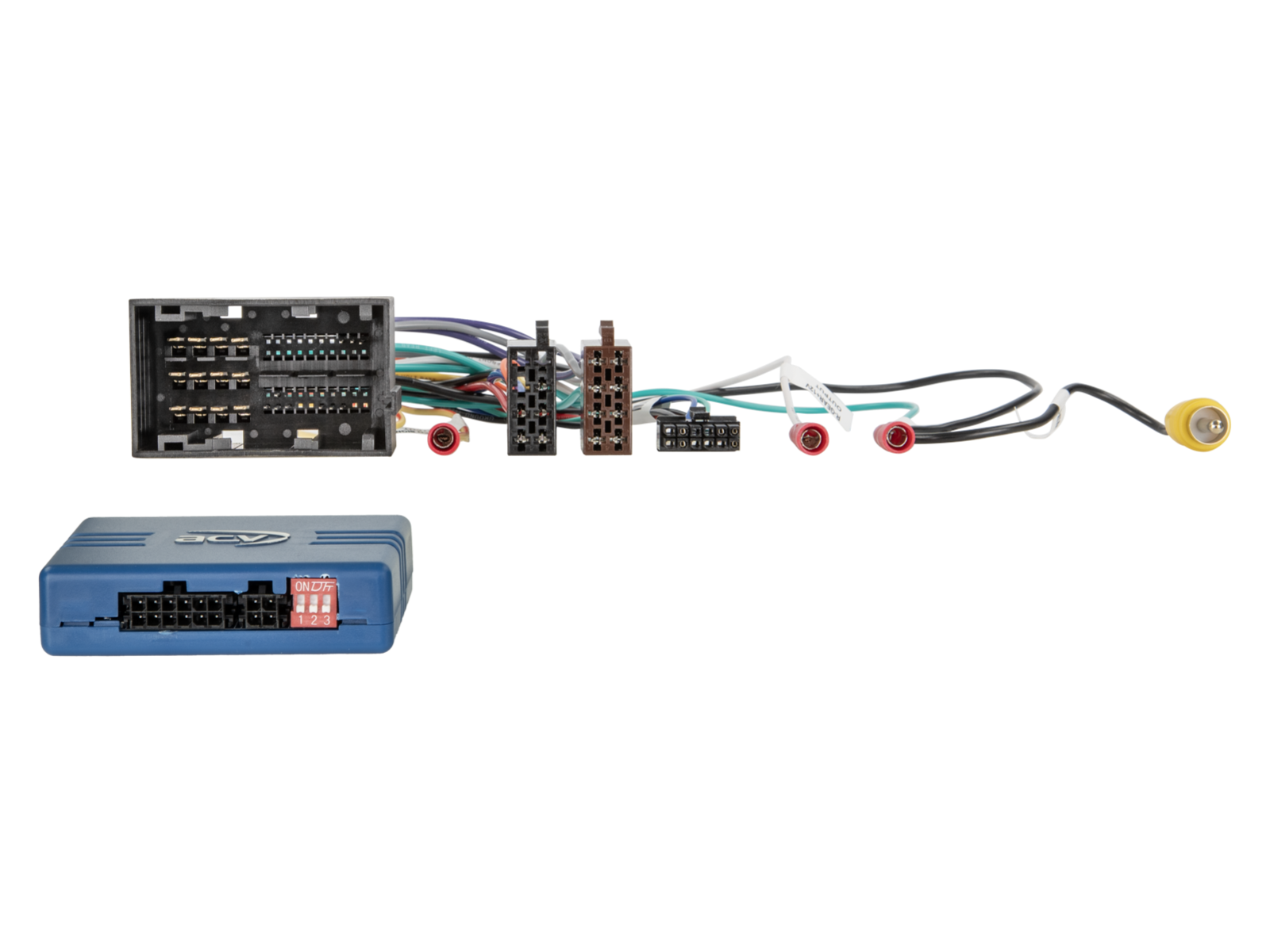

Műszaki információk

• Analóg csatlakozás.
• Csatlakozó: 52 Pin Fiat.
• OEM tolatókamera csatlakozó: RCA (férfi) sárga.
• Támogatás az OEM kábelezéssel rendelkező járművekhez színes vezetékekkel és +12V gyújtással (15-ös kapocs) Pin 42.
• Támogatás az OEM adapter kábelezéssel rendelkező járművekhez fekete vezetékekkel (Daiichi).
• SWC gombok: 2 × 4 funkcióvezérlés az elülső kormánykeréken.
• Az SWC funkciók cseréje esetén változtassa meg a zöld/kék vezeték csatlakoztatását.

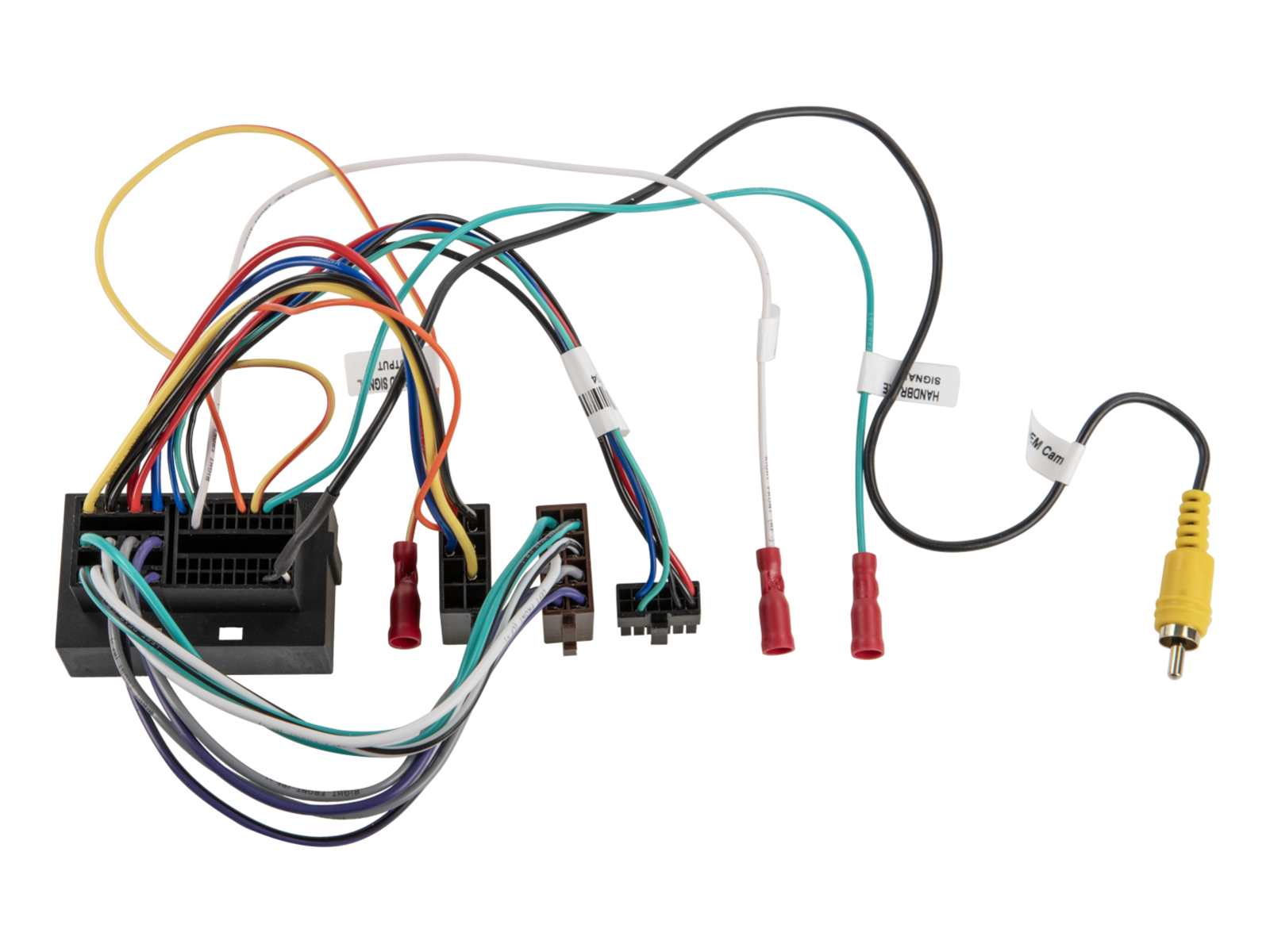

Jelzések a szabad vezetékeken

• Fehér: +12V hátramenet jel.
• Zöld: parkolófék GND jel.
• Sárga/piros: sebesség jel.

Diagnosztikai LED jelzés

• Kék folyamatos világítás: aktív interfész, +12V gyújtás táplálás van jelen.
• Piros világítás: kormánykerék vezérlő gomb funkció felismerve.

Fontos kiegészítő információk

• Utángyártott rádiókhoz ajánlott: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
• Az adapter teljes aktiválásához rendelni kell egy összekötő kábelt az adott rádiómárkához.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

1. Ellenőrizze az összes vezérlő funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Kapcsolja le az áramot és válassza le az eredeti rádiót (OEM HU).
3. Ellenőrizze az összes interfész csatlakozást, hogy helyesen van-e csatlakoztatva - áramtalanítva.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és hardver konfigurációját - áramtalanítva.
2. Ellenőrizze a csatlakozó kábel konfigurációját a HU-hoz - áramtalanítva.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Kösse össze a teljes telepítést a járművel - a fő tápcsatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftver konfigurációját a termékleírás vagy az útmutató utasításai szerint.
7. Konfigurálja az utángyártott HU-t (pl. kormánykerék vezérlés, kamera, handsfree, antenna tápellátás).
8. Végezzen el egy funkcionális tesztet a kormánykerék vezérléséről és a járművel való kommunikációról.

Az interfész és a HU kábel konfigurációjának módosítása:

• Minden módosítást áramtalanítva végezzen el.
• Ismételje meg az 5-től 8-ig terjedő lépéseket.

Az interfész vagy a járműrendszer meghibásodása esetén:

• Telepítse újra az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész hardver konfigurációját.
• A CAN Bus leállítása után ismételje meg az 5. és 6. lépéseket.

Kábelcsatlakozás vagy vezeték módosításakor:

• A csatlakozásokat és módosításokat csak szakszerűen képzett személyzet végezheti el.
• Minden módosítást ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára való hatása szempontjából.
• Minden módosítást ellenőrizni kell méréssel és a jármű kábelezési rajzával való összehasonlítással.
• A módosításokat saját felelősségére végzi, a funkciók működésére nincs garancia.
• A módosítások saját kockázatára történnek, a jármű, az eszköz vagy az interfész károsodásának kizárása nem garantált.
• A kábel előzetes módosítása a termék garanciavesztéséhez vezethet.
