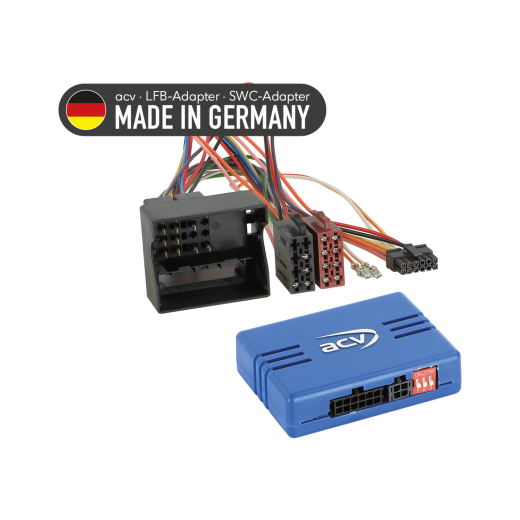

Kormánykerék gombvezérlő adapter Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-001-0 modellekhez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Citroen Berlingo (08->18), C2 (04->09), C3 (05->17), C4 (04->10), C5 (04->08), C8 (08->14), DS3 (10->14), Jumpy (07->24), Space Nemo, (1sara>15), (06->15) Picasso (04->10) / Fiat Scudo (07->16) / Opel Vivaro C (19->24), Zafira Life V (19->24) / Peugeot 207 (06->15), 208 (12->15), 307 (05->09), 7-301 (04->11), 607 (04->09), 807 (02->14), 3008 (09->13), 5008 (09->13), Bipper (07->15), Expert (07->23), Partner (08->12), RCZ (10->15), Traveler (16->23) / Toyota Proace (13->24), Proace Verso (16->24)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

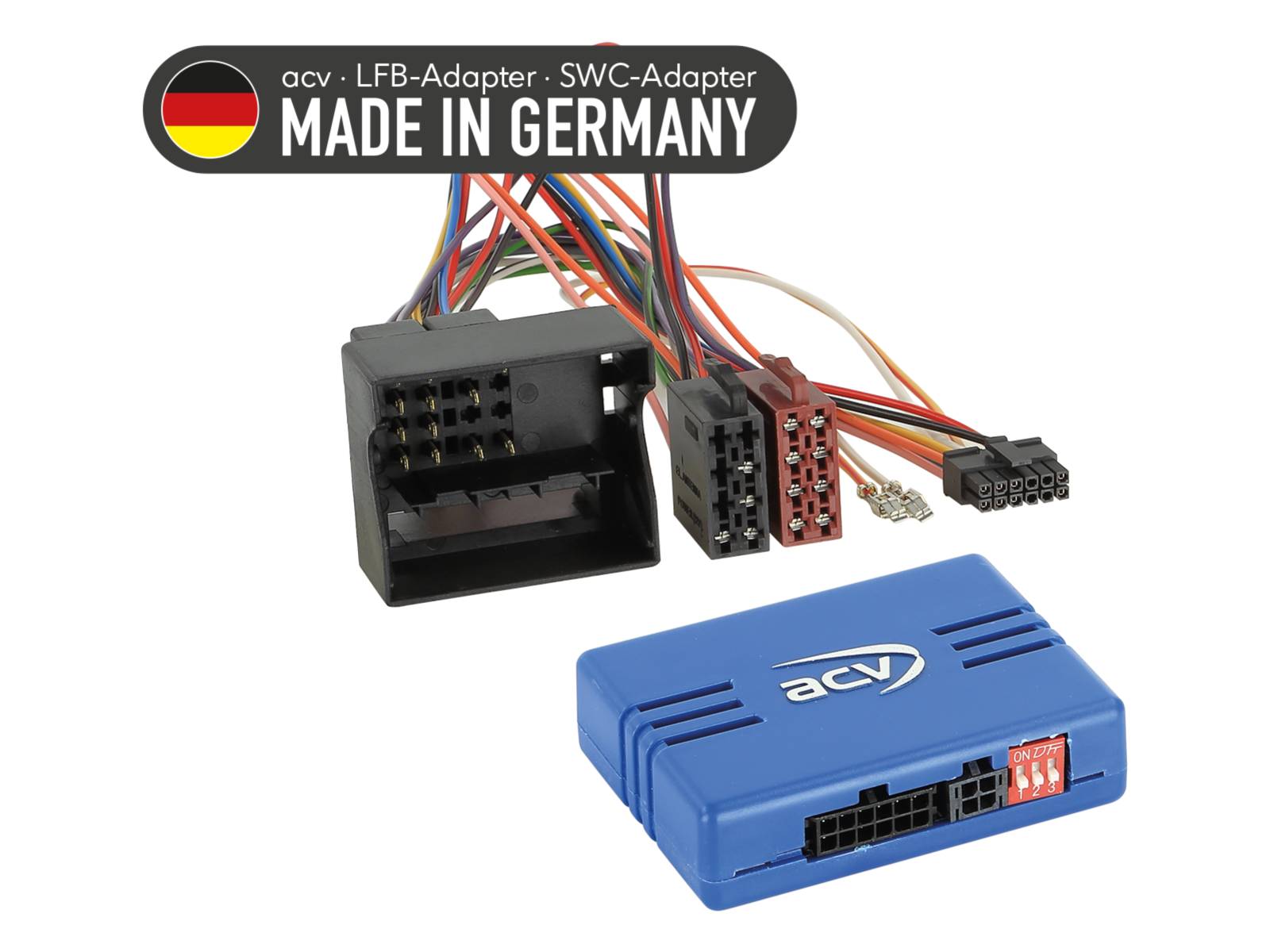

Kormánykerék gombvezérlő adapter Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-001-0

Az eredeti rádiót egy utólagos egységgel történő cseréjekor megőrizheti a kormányról történő rádióvezérlés eredeti funkcióit. A jármű felszereltségétől, az újonnan telepített autórádió funkcióinak terjedelmétől és szoftverétől függően előfordulhat, hogy egyes funkciók korlátozottak vagy más funkciókkal helyettesítettek lesznek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévő csatlakozókkal, és győződjön meg arról, hogy azok műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az eredeti OEM autórádiók valamelyike telepítve volt-e. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Autókhoz készült

Citroën Berlingo (7) (06/2008 -> 03/2012) - eredeti autórádió OEM.
Citroën Berlingo (7) (04/2012 -> 05/2015) - eredeti autórádió OEM.
Citroën Berlingo (7) (06/2015 -> 06/2018) - eredeti autórádió OEM.
Citroën C2 (J) (12/2004 -> 12/2009) - eredeti autórádió OEM.
Citroën C3 (F) (10/2005 -> 01/2010) - eredeti autórádió OEM. Járművek Clarion MQ-RD6 OEM HU monokróm kijelzővel és központi forgókapcsolóval, a jármű beállítása nem támogatott.
Citroën C3 (S) (01/2010 -> 03/2013) - eredeti autórádió OEM. Járművek Clarion MQ-RD6 OEM HU monokróm kijelzővel és központi forgókapcsolóval, a jármű beállítása nem támogatott.
Citroën C3 (S) (04/2013 -> 01/2017) - eredeti autórádió OEM.
Citroën C4 (L) (11/2004 -> 08/2010) - eredeti autórádió OEM.
Citroën C5 (D) (10/2004 -> 04/2008) - eredeti autórádió OEM.
Citroën C8 (E) (01/2008 -> 07/2012) - eredeti autórádió OEM.
Citroën C8 (E) (07/2012 -> 06/2014) - eredeti autórádió OEM.
Citroën DS3 (S) (03/2010 -> 07/2014) - eredeti autórádió OEM. Járművek Clarion MQ-RD6 OEM HU monokróm kijelzővel és központi forgókapcsolóval, a jármű beállítása nem támogatott.
Citroën Jumpy (V) (02/2007 -> 05/2016) - eredeti autórádió OEM.
Citroën Jumpy (V) (09/2016 -> 01/2024) - eredeti autórádió OEM.
Citroën Nemo (A) (08/2008 -> 12/2015) - eredeti autórádió OEM.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - eredeti autórádió OEM.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) - eredeti autórádió OEM.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - eredeti autórádió OEM.

Opel Vivaro C (V) (09/2019 -> 01/2024) - eredeti autórádió OEM.
Opel Zafira Life V (V) (02/2019 -> 01/2024) - eredeti autórádió OEM.

Peugeot 207 (WC) (06/2006 -> 06/2009) - eredeti autórádió OEM. Járművek Clarion MQ-RD6 OEM HU monokróm kijelzővel és központi forgókapcsolóval, a jármű beállítása nem támogatott.
Peugeot 207 (W) (06/2009 -> 07/2015) - eredeti autórádió OEM. Járművek Clarion MQ-RD6 OEM HU monokróm kijelzővel és központi forgókapcsolóval, a jármű beállítása nem támogatott.
Peugeot 208 (C) (04/2012 -> 04/2015) - eredeti autórádió OEM. Járművek Clarion MQ-RD6 OEM HU monokróm kijelzővel és központi forgókapcsolóval, a jármű beállítása nem támogatott.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) - eredeti autórádió OEM.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) - eredeti autórádió OEM.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008) - eredeti autórádió OEM.
Peugeot 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011) - eredeti autórádió OEM.
Peugeot 607 (9) (10/2004 -> 04/2009) - eredeti autórádió OEM.
Peugeot 807 (E) (07/2002 -> 02/2008) - eredeti autórádió OEM.
Peugeot 807 (E) (02/2008 -> 06/2014) - eredeti autórádió OEM.
Peugeot 3008 (OU) (06/2009 -> 10/2013) - eredeti autórádió OEM.
Peugeot 5008 (O) (10/2009 -> 10/2013) - eredeti autórádió OEM.
Peugeot Bipper (A) (12/2007 -> 12/2015) - eredeti autórádió OEM.
Peugeot Expert (X) (02/2007 -> 08/2016) - eredeti autórádió OEM.
Peugeot Expert (X) (03/2016 -> 2023) - eredeti autórádió OEM.
Peugeot Partner (7) (05/2008 -> 03/2012) - eredeti autórádió OEM.
Peugeot RCZ (4J) (04/2010 -> 09/2015) - eredeti autórádió OEM.
Peugeot Traveller (03/2016 -> 2023) - eredeti autórádió OEM.

Toyota Proace (03/2013 -> 08/2016) - eredeti autórádió OEM.
Toyota Proace (V) (03/2016 -> 04/2024) - eredeti autórádió OEM.
Toyota Proace Verso (V) (03/2016 -> 04/2024) - eredeti autórádió OEM.

CAN Bus információk

Csatlakozók és áramellátás:

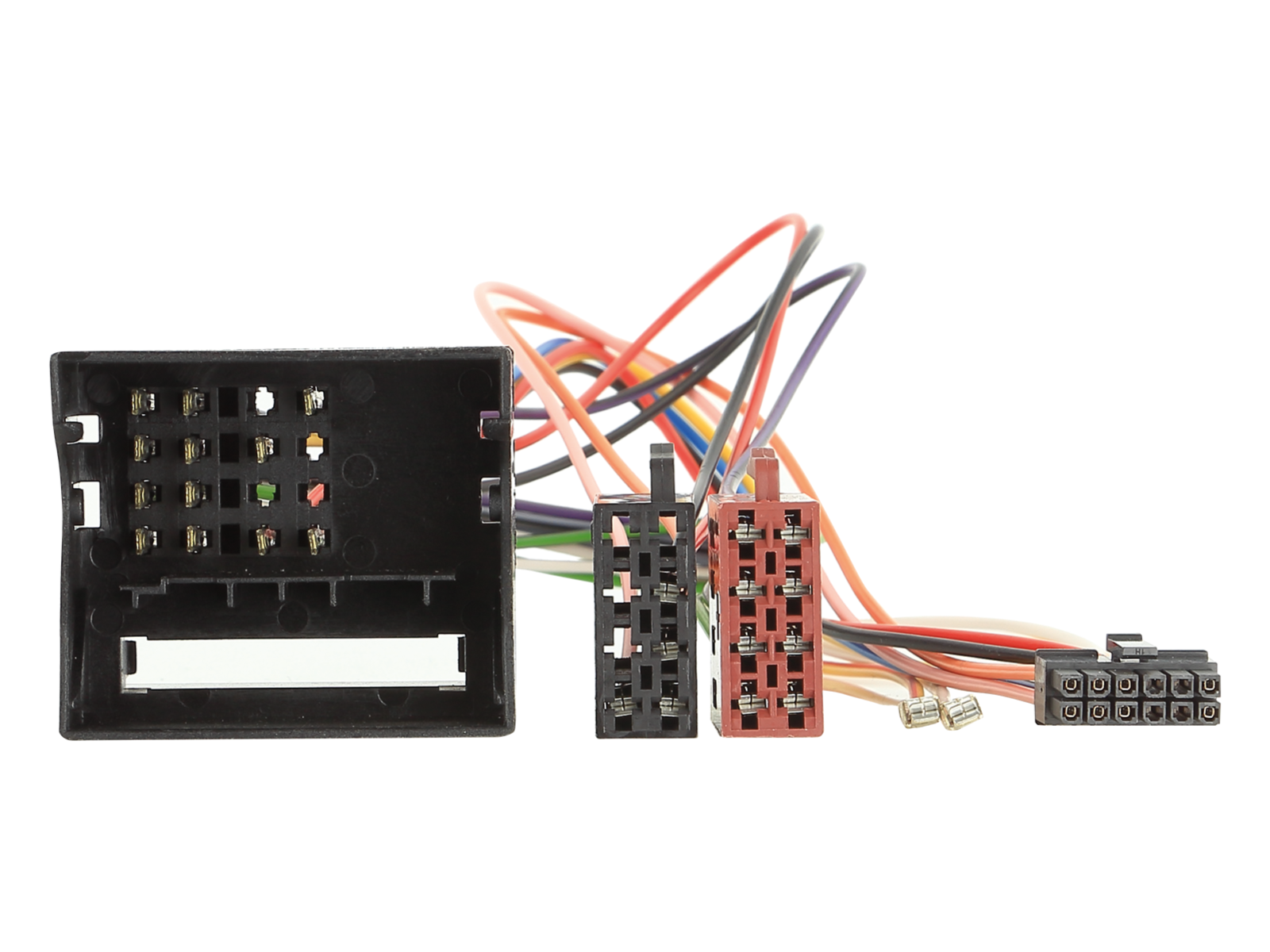

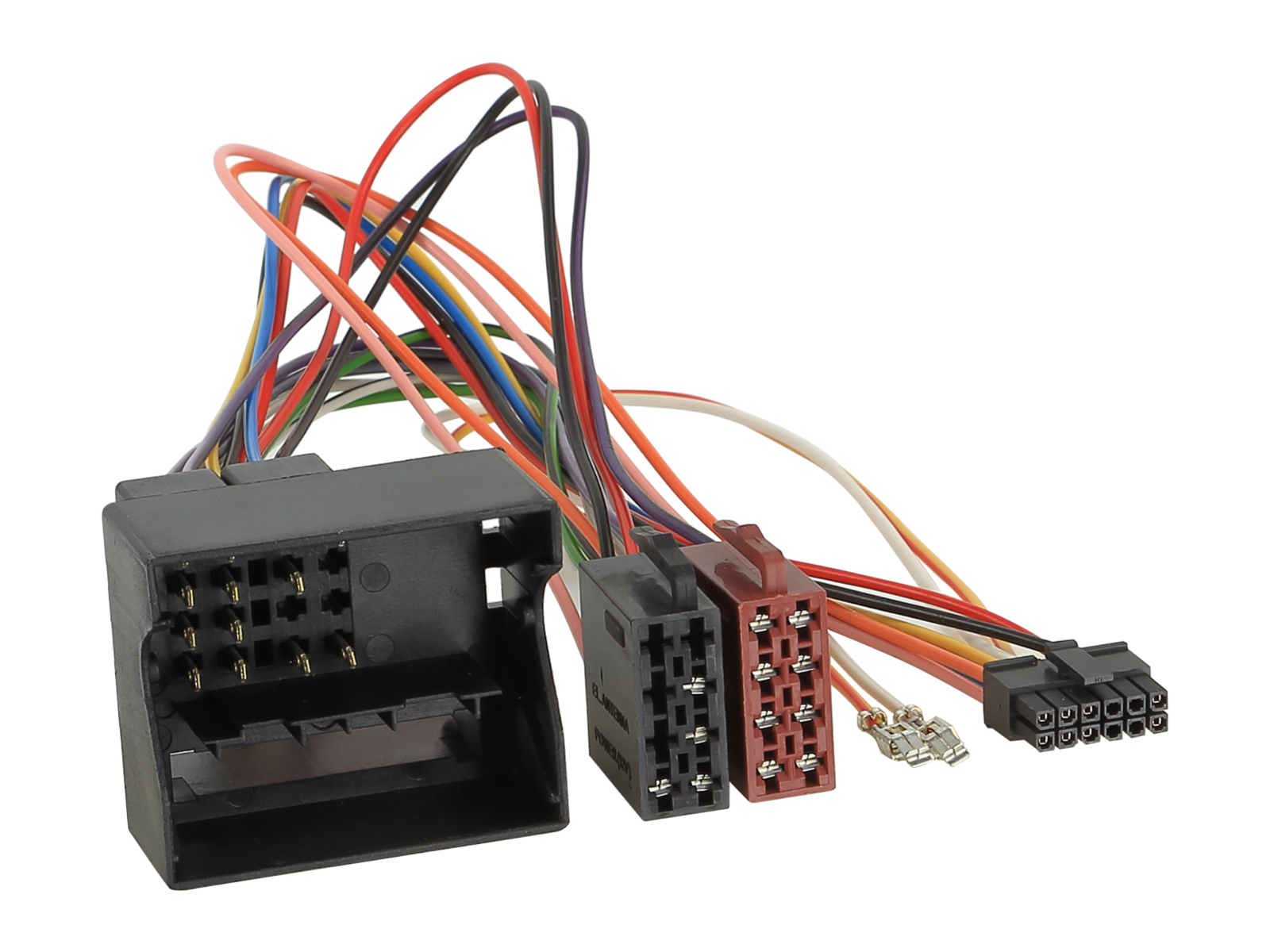

Csatlakozó: 40 Pin Quadlock PSA (tétel: 42cx30).

Beállítás:

Ellenőrizze a DIP kapcsolókat az utólagos autórádión (HU).

Jármű kompatibilitás:

Járművek Blaupunkt / Continental / Siemens VDO RD4 / RT4 OEM HU hangerőszabályzóval.
Járművek Clarion MQ-RD6 OEM HU monokróm kijelzővel és központi forgókapcsolóval.
Járművek Continental RD45 OEM HU forgókapcsolóval.
Járművek Bosch OEM HU nélkül.
Járművek Magneti Marelli RT3 / RT6 / Harman Becker OEM Sat Nav hangerőszabályzó nélkül.
Járművek OEM JBL erősítő nélkül.
Járművek PDC-vel.

További megjegyzések:

Jármű beállítás SWC-n keresztül támogatott (lásd a kézikönyvben).
Járművek ECO-móddal: +12V állandó áram (30-as kapocs).
Járművek PDC-vel: SWC CAN Bus hangszóró adapter 42a/42cx PDC (tétel: 42cxpdc).
Járművek PDC gombbal: PDC hang lejátszásának aktiválása szükséges.

Diagnosztikai LED jelzés:

Kék villogás: CAN Bus jel keresése.
Kék világítás: CAN Bus aktív.
Piros világítás: +12V gyújtási áram aktív.

Fontos kiegészítő információk

Utólagos autórádiókhoz készült: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához megrendelés szükséges az adott márkájú autórádióhoz való csatlakozó kábelre.

Általános telepítési útmutatók

Ellenőrzés a beszerelés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
Kapcsolja le a feszültséget az eredeti rádió (OEM HU) leválasztásához.
Ellenőrizze az összes interfész csatlakozást, hogy helyesen vannak-e csatlakoztatva - feszültség nélkül.

Csatlakozás és bekötési sorrend:

Ellenőrizze az interfész beállításait és HW konfigurációját - feszültség nélkül.
Ellenőrizze a csatlakozó kábel konfigurációját a HU-hoz - feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Kösse össze az egész telepítést a járművel - a fő áramellátó csatlakozót csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy az útmutató szerint.
Konfigurálja az utólagos HU-t (pl. kormányvezérlés, kamera, kihangosító, antenna tápellátás).
Végezze el a kormányról történő vezérlés és a járművel való kommunikáció működési tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást feszültség nélkül végezzen el.
Ismételje meg az 5-8. lépéseket a fentiek szerint.

Az interfész vagy a jármű rendszerének meghibásodása esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Kapcsolja ki a CAN Bus rendszert.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket a fentiek szerint.

Kábelezés vagy bekötés módosításakor:

A bekötést és a módosításokat csak szakképzett személyzet végezheti.
Minden módosítást a bekötés előtt a gyártó jóváhagyásának szempontjából vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell.
Minden módosítást a bekötés előtt mérni és a jármű bekötési rajzával összehasonlítani kell.
A módosításokat saját felelősségre, a működőképesség garanciája nélkül végzik el.
A módosításokat saját kockázatra végzik, a jármű, az eszköz vagy az interfész károsodásának kizárása nélkül.
Az előre kábelezett kábel módosításai a termék garanciájának elvesztéséhez vezethetnek.
