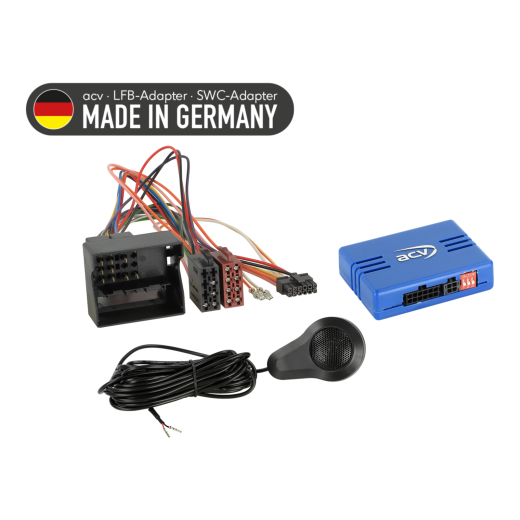

Kormánykerék gombvezérlő adapter Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0 modellekhez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Citroen Berlingo (08->18), C2 (04->09), C3 (05->17), C4 (04->10), C5 (04->08), C8 (08->14), DS3 (10->14), Jumpy (07->24), Space Nemo, (1sara>15), (06->15) Picasso (04->10) / Fiat Scudo (07->16) / Opel Vivaro C (19->24), Zafira Life V (19->24) / Peugeot 207 (06->15), 208 (12->15), 307 (05->09), 7-301 (04->11), 607 (04->09), 807 (02->14), 3008 (09->13), 5008 (09->13), Bipper (07->15), Expert (07->23), Partner (08->12), RCZ (10->15), Traveler (16->23) / Toyota Proace (13->24), Proace Verso (16->24)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Citroën / Fiat / Peugeot / Toyota ACV SWC 42A-1041-008-0 modellekhez

Leírás és paraméterek
Értékelés0
Kategóriák

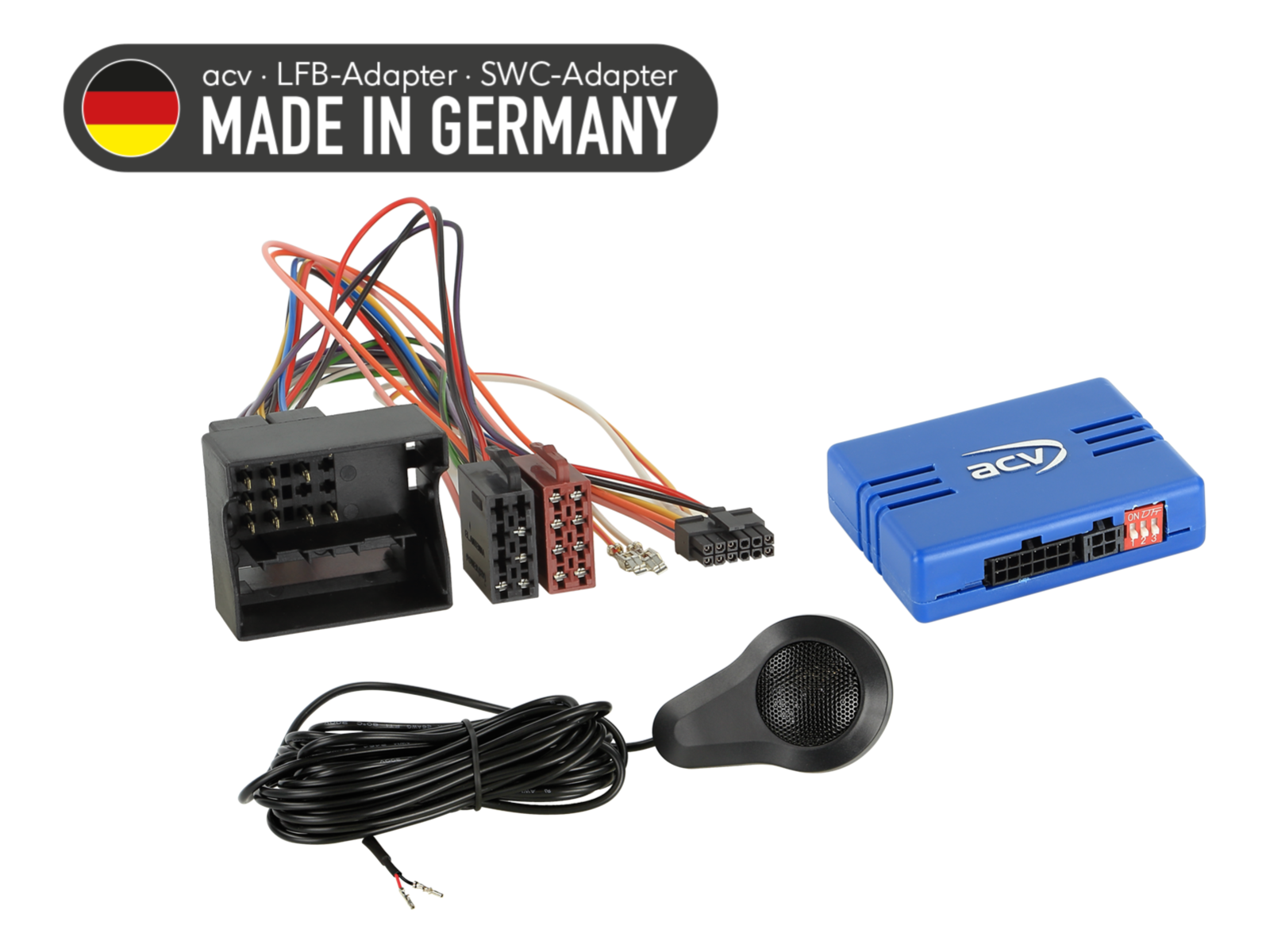

Kormánykerék gombvezérlő adapter Citroen / Fiat / Opel / Peugeot / Toyota ACV SWC 42A-1041-008-0

Őrizze meg az eredeti autórádió kormánykerékről történő vezérlésének funkcióit, amikor az eredeti rádiót utángyártott egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően bizonyos vezérlési funkciók korlátozódhatnak vagy megváltozhatnak. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévő csatlakozókkal, és győződjön meg arról, hogy mind technikailag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti autórádiók közül valamelyik telepítve volt-e. A végső szerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerékről történő vezérlés (SWC) helyes működését.

Autókhoz tervezve

Citroën Berlingo (7) (06/2008 -> 03/2012), Berlingo (7) (04/2012 -> 05/2015), Berlingo (7) (06/2015 -> 06/2018) - eredeti OEM autórádió.
Citroën C2 (J) (12/2004 -> 12/2009) - eredeti OEM autórádió.
Citroën C3 (F) (10/2005 -> 01/2010), C3 (S) (01/2010 -> 03/2013), C3 (S) (04/2013 -> 01/2017) - eredeti OEM autórádió.
Citroën C4 (L) (11/2004 -> 08/2010) - eredeti OEM autórádió.
Citroën C5 (D) (10/2004 -> 04/2008) - eredeti OEM autórádió.
Citroën C8 (E) (01/2008 -> 07/2012), C8 (E) (07/2012 -> 06/2014) - eredeti OEM autórádió.
Citroën DS3 (S) (03/2010 -> 07/2014) - eredeti OEM autórádió.
Citroën Jumpy (V) (02/2007 -> 05/2016), Jumpy (V) (09/2016 -> 01/2024) - eredeti OEM autórádió.
Citroën Nemo (A) (08/2008 -> 12/2015) - eredeti OEM autórádió.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - eredeti OEM autórádió.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) - eredeti OEM autórádió.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - eredeti OEM autórádió.

Opel Vivaro C (V) (09/2019 -> 01/2024), Zafira Life V (V) (02/2019 -> 01/2024) - eredeti OEM autórádió.

Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015), 208 (C) (04/2012 -> 04/2015), 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009), 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015), 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008), 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011), 607 (9) (10/2004 -> 04/2009), 807 (E) (07/2002 -> 02/2008), 807 (E) (02/2008 -> 06/2014), 3008 (OU) (06/2009 -> 10/2013), 5008 (O) (10/2009 -> 10/2013), Bipper (A) (12/2007 -> 12/2015), Expert (X) (02/2007 -> 08/2016), Expert (X) (03/2016 -> 2024), Partner (7) (05/2008 -> 03/2012), RCZ (4J) (04/2010 -> 09/2015), Traveller (03/2016 -> 2024) - eredeti OEM autórádió.

Toyota Proace (03/2013 -> 08/2016), Proace (V) (03/2016 -> 04/2024), Proace Verso (V) (03/2016 -> 04/2024) - eredeti OEM autórádió.

CAN Bus információk

Csatlakozók és táplálás:

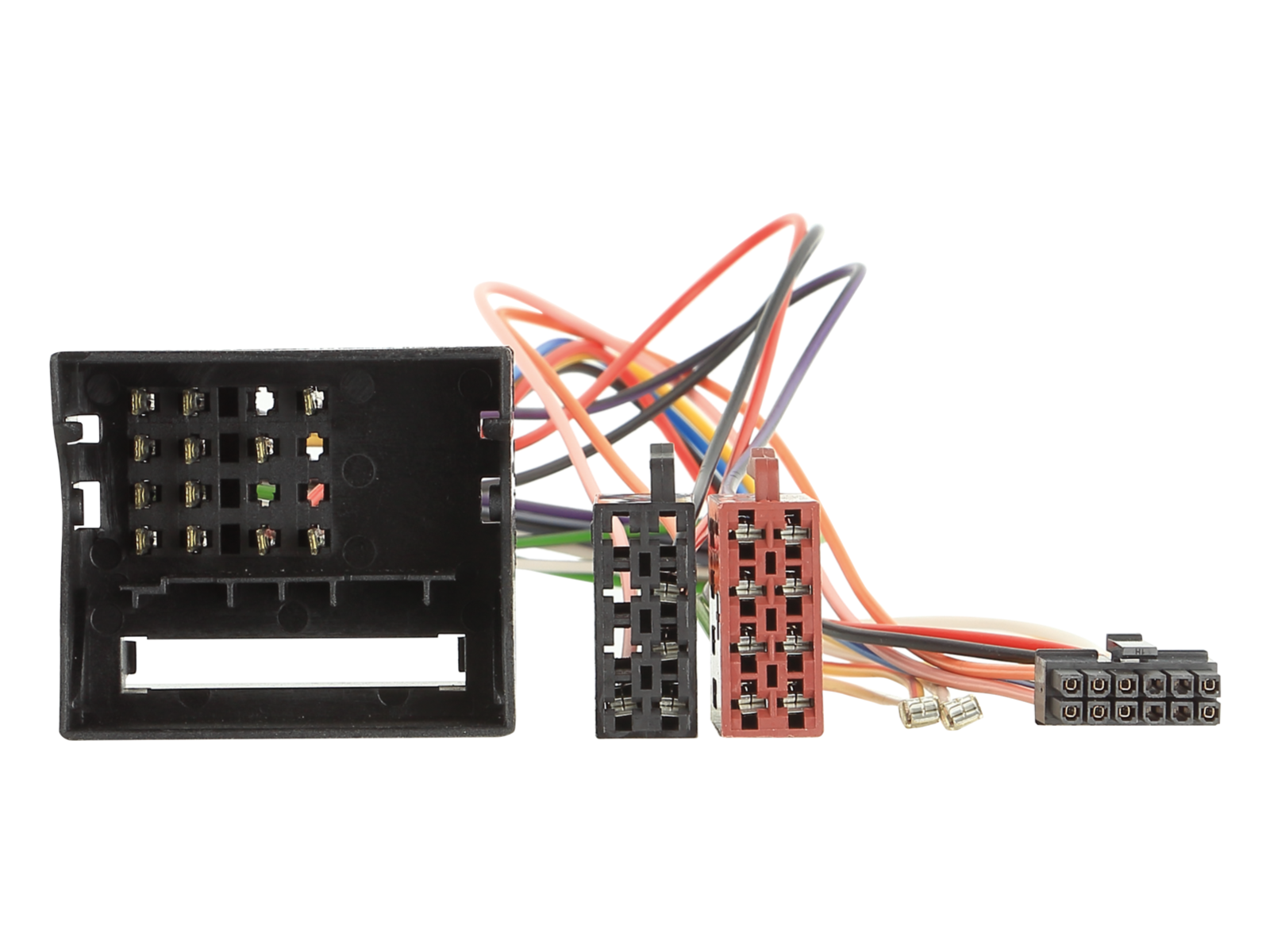

Csatlakozó: 40 tűs Quadlock PSA.

Csatlakozás:

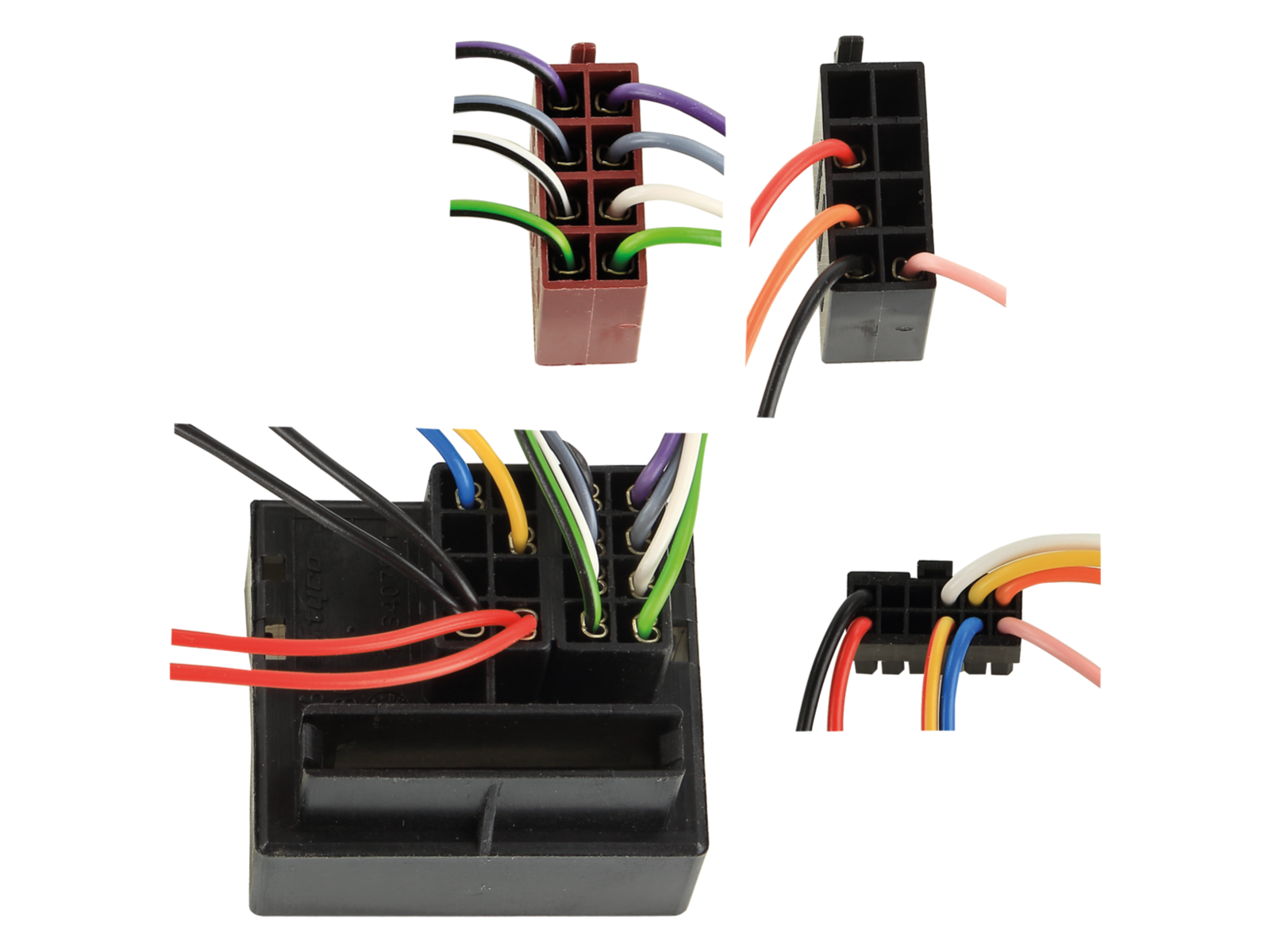

SWC hangszóró PDC csatlakozás: Pin 5: piros, Pin 11: fekete.

Beállítás:

Ellenőrizze a DIP kapcsolókat az utángyártott autórádión.

Jármű kompatibilitás:

Járművek OEM Blaupunkt / Continental / Siemens VDO RD4 / RT4 HU-val és hangerőszabályzóval.
Járművek OEM Clarion MQ-RD6 monokróm kijelzővel és központi vezérlővel.
Járművek OEM Continental RD45 HU-val és vezérlővel.
Járművek PDC-vel.
Járművek Bosch OEM HU nélkül.
Járművek Magneti Marelli RT3 / RT6 / Harman Becker navigáció nélkül, hangerőszabályzóval.
Járművek JBL OEM erősítő rendszer nélkül.

Jármű beállítások támogatása SWC-n keresztül:

Támogatott (lásd kézikönyv).

ECO móddal rendelkező járművek:

+12 V állandó áram (kapocs 30, biztosíték).

PDC kapcsolóval rendelkező járművek:

A PDC hang lejátszásának aktiválása szükséges.

Diagnosztikai LED jelzés:

Kék villogás: CAN Bus jel keresése.
Kék világítás: CAN Bus aktív.
Vörös világítás: aktív +12 V gyújtási áram.

Fontos kiegészítő információk

Utángyártott rádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
A teljes adapter aktiváláshoz rendeljen összekötő kábelt a konkrét rádiómárkához.

Általános telepítési útmutatók

Ellenőrzés a telepítés előtt:

Ellenőrizze az összes vezérlő funkciót és a jármű beállításait az eredeti OEM főegységgel.
Húzza ki az eredeti rádiót (OEM HU) feszültség nélkül.
Ellenőrizze az összes interfész kapcsolatot, hogy helyesen vannak-e csatlakoztatva - feszültség nélkül.

Csatlakoztatás és csatlakozási sorrend:

Ellenőrizze az interfész beállításait és hardver konfigurációját - feszültség nélkül.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz - feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatójának megfelelően.
Csatlakoztassa a többi vezetéket az eszköz útmutatójának megfelelően.
Kösse össze a teljes telepítést a járművel - a fő tápcsatlakozót utoljára csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy az útmutató szerint.
Konfigurálja az utángyártott HU-t (pl. kormányvezérlés, kamera, handsfree, antenna táplálás).
Végezze el a kormánykerékről történő vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást feszültség nélkül végezzen.
Ismételje meg az 5-8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa a CAN Bus rendszer lekapcsolását.
Ellenőrizze az interfész hardver konfigurációját.
A CAN Bus lekapcsolása után ismételje meg az 5-6. lépéseket.

Kábelezés vagy kábelvezetés módosításakor:

A csatlakozásokat és módosításokat csak szakképzett személyzet végezheti.
Minden változtatást be kell kapcsolás előtt ellenőrizni a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást be kell kapcsolás előtt ellenőrizni méréssel és a jármű bekötési rajzával összehasonlítva.
A módosítások saját felelősségre történnek, garancia nélkül a működésre.
A módosítások saját kockázatra történnek, nincs garancia a jármű, eszköz vagy interfész sértetlenségére.
Előre szerelt kábelek módosítása a termék garanciájának elvesztéséhez vezethet.
