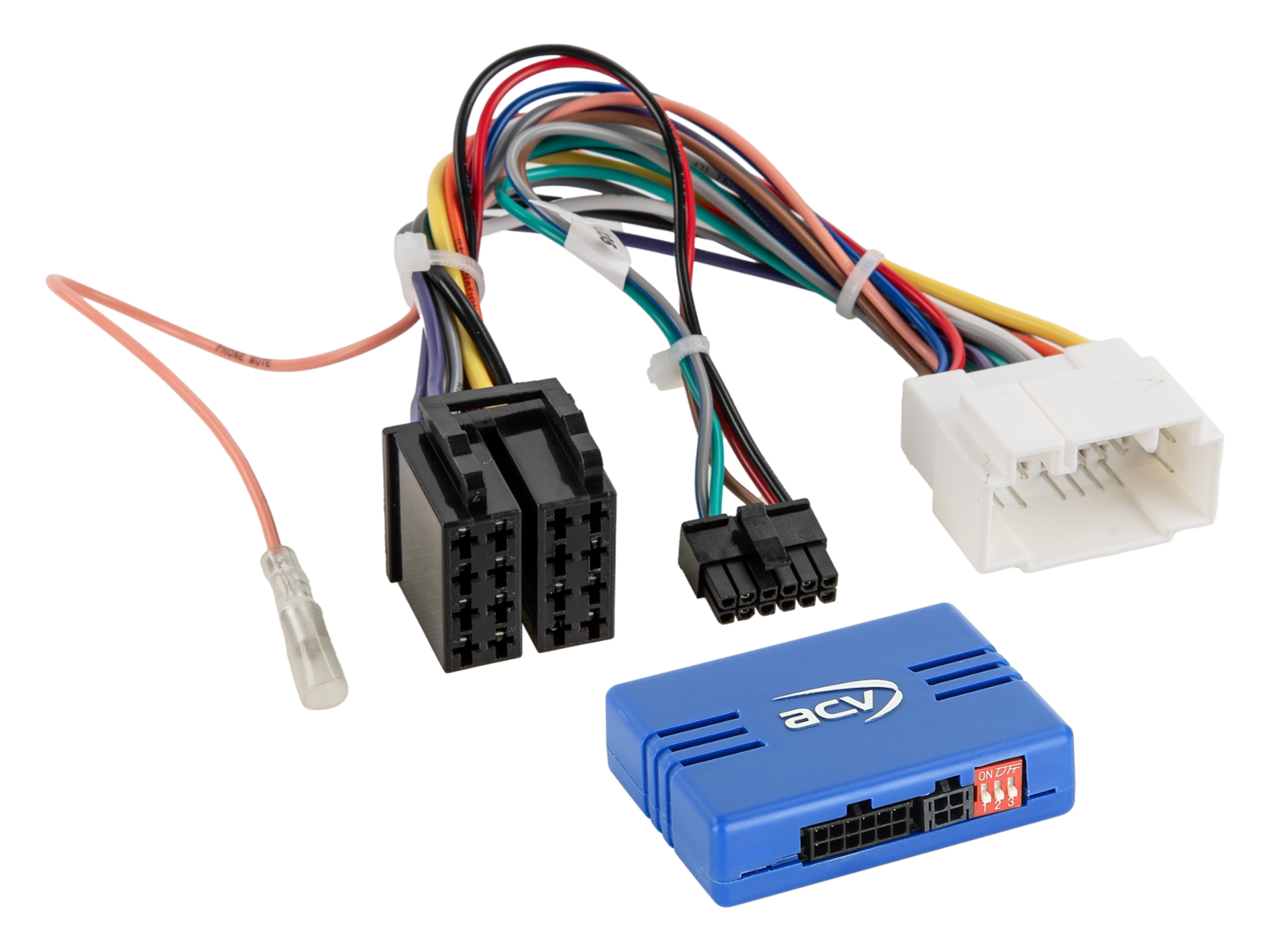

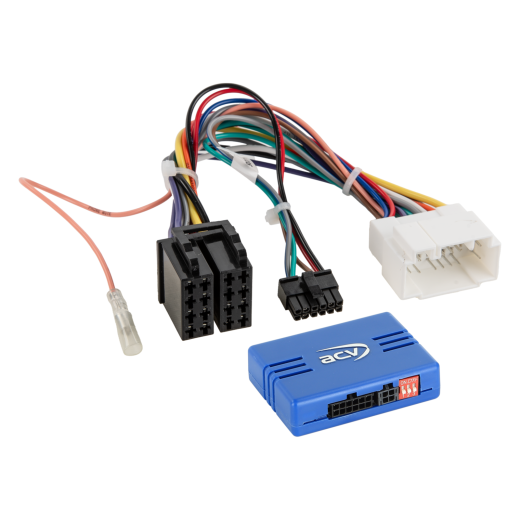

Kormánygomb-vezérlő adapter Fiat / Opel / Suzuki számára ACV SWC 42A-1292-001-0

Tartsa meg az eredeti kormányról történő autórádió-vezérlés funkcióit az eredeti rádió utólagos (aftermarket) egységre cserélésekor. A gépjármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a megjelenített vezetékkötegelő csatlakozókat az Ön gépjárművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM autórádiók egyike volt-e eredetileg telepítve. A végleges beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható gépjárművek

Fiat Sedici FY 2006 -> 2009 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Fiat Sedici FY 2009 -> 2014 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.

Opel Agila B H-B 2008 -> 2014 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.

Suzuki Dzire 2008 -> 2010 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki Grand Vitara JT 2005 -> 2008 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki Grand Vitara JT 2008 -> 2012 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki Kizashi FR 2010 -> 2015 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki Ritz 2009 -> 2011 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki Splash EX 2008 -> 2012 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki Swift MZ/EZ 2005 -> 2010 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki Swift MZ/EZ 2008 -> 2010 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki SX4 EY/GY 2006 -> 2010 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.
Suzuki SX4 EY/GY 2009 -> 2014 - eredeti autórádió Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 vagy Panasonic OEM navigáció.

CAN Bus információk

Csatlakozók és táplálás:

Csatlakozó: 20 tűs Suzuki.

Beállítás:

Ellenőrizze a DIP kapcsolókat a használati utasítás (BDA) szerint.

Diagnosztikai LED jelzések:

Kék világítás: az interfész aktív, +12V gyújtásfeszültség jelen van.
Piros világítás: kormányról érkező vezérlőgomb nyomását észlelték.

Fontos kiegészítő információk

Alkalmas utólagos autórádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához meg kell rendelni a csatlakozó kábelt az adott autórádió márkájához.

Általános szerelési útmutató

Ellenőrzés szerelés előtt:

Ellenőrizze az összes kormányról vezérelhető funkciót és a jármű beállításait az eredeti OEM főegységgel.
Áramtalanított állapotban távolítsa el az eredeti rádiót (OEM HU).
Áramtalanított állapotban ellenőrizze az interfész összes csatlakozását, hogy helyesen vannak-e csatlakoztatva.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállításait és HW konfigurációját – áramtalanított állapotban.
Ellenőrizze a HU csatlakozó kábel konfigurációját – áramtalanított állapotban.
Csatlakoztassa a kábelt a HU-hoz az aftermarkt eszköz használati útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes telepítést a járműhöz – a fő tápvezetéket csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurálását a termékleírásban vagy a kézikönyvben leírtak szerint.
Konfigurálja az aftermarkt HU-t (pl. kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátás).
Végezze el a kormányról történő vezérlés és a járművel történő kommunikáció működéspróbáját.

Interfész és HU kábel konfigurációjának módosítása:

Minden módosítást áramtalanított állapotban végezzen.
Ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

Szerelje vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Kezdeményezze a CAN busz rendszer leállítását.
Ellenőrizze az interfész HW konfigurációját.
A CAN busz leállítása után ismételje meg a fenti 5. és 6. lépést.

Bekötés vagy kábelezés módosítása esetén:

Bekötést és módosításokat csak megfelelően képzett szakember végezhet.
Minden változtatást a gyártó jóváhagyása vagy a jármű garanciális feltételeinek figyelembevételével kell ellenőrizni a csatlakoztatás előtt.
Minden módosítást mérés útján és a jármű bekötési rajzával összehasonlítva kell ellenőrizni a csatlakoztatás előtt.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
Előre telepített kábelezés módosítása a termék garanciavesztéséhez vezethet.
