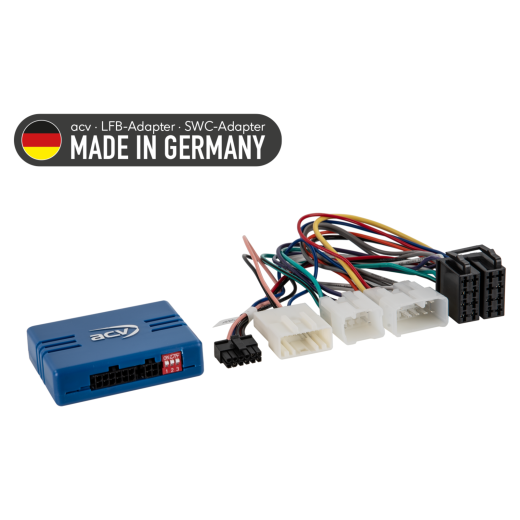

Kormánykerék gombvezérlő adapter Lexus / Toyota ACV-hez SWC 42A-1300-001-0

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Lexus IS (XE1) (10/01->11/05), IS (XE2) (12/05->11/08, 11/08->11/10), IS Cabriolet (XE2) (07/09->11/10, 11/10->10/13), Toyota 4Runner (02->09), Auris (E150) (07/07->03/10), Avanza (03->11), Avensis (T25) (01/03->06/06, 06/06->01/09), Avensis (T27) (01/09->12/11), Camry (07->11), Celica (T23) (10/99->01/06), Corolla (E120) modellekhez (01/02->07/04, 07/04->02/07), Corolla Verso (R1) (05/04->06/07, 07/07->04/09), Estima (06->16), FJ Cruiser (01->07), Hiace (1/06) (11/06) (N25) (10/05->11/08, 11/08->12/11), Innova (06->15), Landcruiser (J12) (01/03->01/09), Matrix (03->14), MR2 (W3) (04/00->03/03), Prado (03/03), Prado (03/03) Prius ZVW30/ZVW35 (XW3) (06/09->04/12), RAV4 (XA2) (10/00->12/03, 12/03->01/06), RAV4 (XA3) (03/06->04/09, 04/09->05/10), Yaris (XP9) (01/06->01/09, 01/09->10/11) és Vios (03->07)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Lexus / Toyota ACV-hez SWC 42A-1300-001-0

Leírás és paraméterek
Értékelés0
Kategóriák

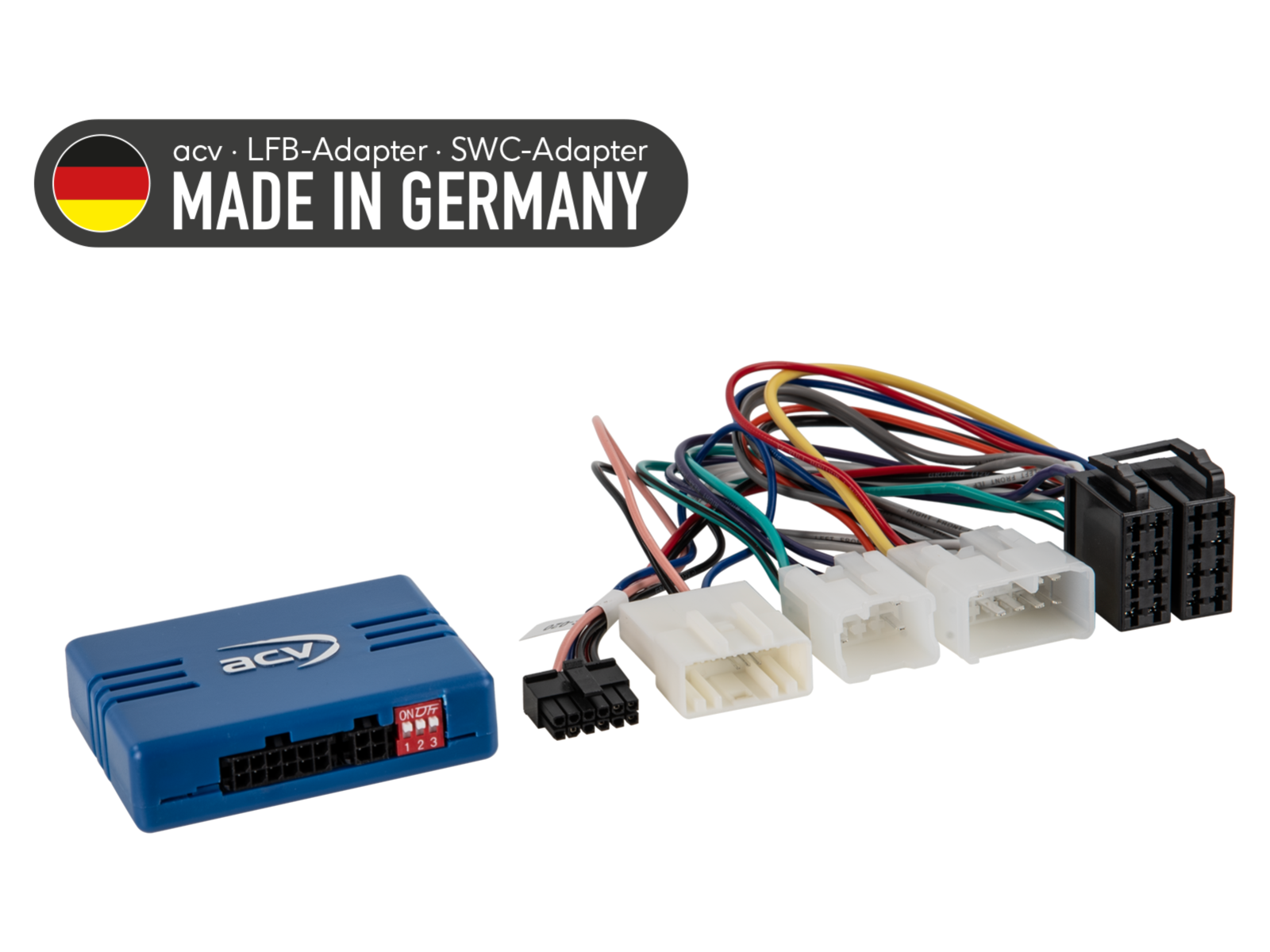

Adapter a kormánygombok vezérléséhez Lexus / Toyota ACV SWC 42A-1300-001-0

Tartsa meg az eredeti kormányról történő fejegység-vezérlés funkcióit az eredeti rádió cseréjekor utólagos (aftermarket) egységre. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek, vagy más funkciókkal helyettesülhetnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek közül valamelyik volt-e eredetileg telepítve. A végső szerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormánygomb-vezérlés (SWC) helyes működését.

Alkalmas az alábbi járművekhez

Lexus IS (XE1) 2001 -> 2005 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Lexus IS (XE2) 2005 -> 2008 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Lexus IS (XE2) 2008 -> 2010 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Lexus IS Cabriolet (XE2) 2009 -> 2010 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Lexus IS Cabriolet (XE2) 2010 -> 2013 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.

Toyota 4Runner 2002 -> 2009 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Auris (E150) 2007 -> 2010 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Avanza 2003 -> 2011 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Avensis (T25) 2003 -> 2006 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Avensis (T25) 2006 -> 2009 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Avensis (T27) 2009 -> 2011 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Camry 2007 -> 2011 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Celica (T23) 1999 -> 2006 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Corolla (E120) 2002 -> 2004 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Corolla (E120) 2004 -> 2007 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Corolla Verso (R1) 2004 -> 2007 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Corolla Verso (R1) 2007 -> 2009 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Estima 2006 -> 2016 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota FJ Cruiser 2001 -> 2007 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Hiace (H1) 2006 -> 2010 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Hilux (N25) 2005 -> 2008 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Hilux (N25) 2008 -> 2011 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Innova 2006 -> 2015 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Landcruiser (J12) 2003 -> 2009 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Matrix 2003 -> 2014 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota MR2 (W3) 2000 -> 2003 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Prado 2003 -> 2009 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Previa 2006 -> 2019 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Prius ZVW30/ZVW35 (XW3) 2009 -> 2012 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota RAV4 (XA2) 2000 -> 2003 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota RAV4 (XA2) 2003 -> 2006 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota RAV4 (XA3) 2006 -> 2009 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota RAV4 (XA3) 2009 -> 2010 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Yaris (XP9) 2006 -> 2009 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Yaris (XP9) 2009 -> 2011 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.
Toyota Vios 2003 -> 2007 - eredeti Matsushita / Fujitsu Ten fejegységgel, JBL / JBL Synthesis / Mark Levinson OEM hangrendszer nélkül.

CAN Bus információk

Csatlakozók és tápellátás:

Rendszertípus: analóg.
Csatlakozók: 10 tűs / 6 tűs / 20 tűs Toyota.

Beállítás:

Ellenőrizze a DIP-kapcsolókat az útmutató (BDA) szerint.

Speciális megjegyzések:

Határmodell-éveknél: használja a 20 tűs + 28 tűs kábelkészletet (cikkszám: 42a-1300-00c).
18 tűs LAN csatlakozóval rendelkező járművek: a CN800 csatlakozón ellenőrizze a tüskéket csatlakoztatás előtt – tüske 6: SWC GND, tüske 7: SWC 1, tüske 8: SWC 2.

Diagnosztikai LED jelzés:

Kék világítás: az interfész aktív, +12 V gyújtásfeszültség jelen van.
Piros világítás: a kormánygombok működése észlelve.

Fontos kiegészítő információk

Alkalmas aftermarket fejegységekhez: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához szükséges megrendelni a csatlakozó kábelt az adott fejegység márkájához.

Általános telepítési útmutató

Ellenőrzés a szerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM fejegységgel.
Húzza ki az eredeti rádiót (OEM HU) áramtalanított állapotban.
Ellenőrizze az összes interfész-kapcsolatot, hogy megfelelően csatlakoznak-e – áramtalanított állapotban.

Csatlakoztatás és csatlakozási sorrend:

Ellenőrizze az interfész beállításait és hardverkonfigurációját – áramtalanítva.
Ellenőrizze a csatlakozókábel konfigurációját a fejegységhez – áramtalanítva.
Csatlakoztassa a kábelt a fejegységhez az aftermarket készülék útmutatója szerint.
Csatlakoztassa a további vezetékeket a készülék útmutatója szerint.
Kösse össze a teljes telepítést a járművel – a fő tápellátó csatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy az útmutatóban leírtak szerint.
Konfigurálja az aftermarket fejegységet (pl. kormányvezérlés, kamera, kihangosító, antenna táplálása).
Tesztelje a kormányvezérlést és a járművel való kommunikációt.

Interfész és fejegység-kábel konfigurációjának módosítása:

Minden módosítást áramtalanított állapotban végezzen.
Ismételje meg a fenti 5–8. lépéseket.

Az interfész vagy a járműrendszer meghibásodása esetén:

Szerelje vissza az eredeti OEM fejegységet.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer leállítását.
Ellenőrizze az interfész hardverkonfigurációját.
A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés módosítása esetén:

A csatlakoztatást és módosításokat csak szakszerűen képzett személy végezheti.
Minden módosítást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást csatlakoztatás előtt mérni kell és összehasonlítani a jármű bekötési rajzával.
A módosításokat saját felelősségre végzi, a működésre garancia nincs.
A módosítások saját kockázatra történnek, nincs garancia a jármű, az eszköz vagy az interfész károsodásának kizárására.
Az előre felszerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
