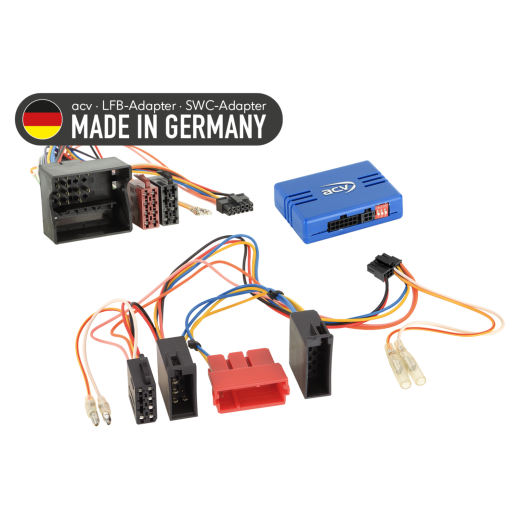

Kormánykerék gombvezérlő adapter Mercedes / Smart / VW ACV SWC 42A-1190-00C-hez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Mercedes A-osztály (C169/W169) (10/04->04/08, 06/08->06/12), B-osztály (T245) (07/05->04/08, 04/08->09/11), C-osztály (W203) (03/00->01/05), C-osztály (CL203/S203/W203) (02/04->09/07), C-osztály (C204/S204/W204) (08/07->01/11, 03/11->10/15), Citan 420 (W420) (10/21->24), CLC-osztály (CL203) (06/08->02/11), CLK-osztály (C208) modellekhez (07/99->03/03), CLK-osztály (C209) (03/02->05/05), CLK-osztály (W209) (04/05->01/10), CLS-osztály (C219) (04/08->09/10), E-osztály (W210) (06/99->12/02), E-osztály (S211/W211) (03/08->01/09), E-osztály (A212/C212/S212/W204) (02/09->03/13), G-osztály (W463) (04/07->06/08), G-osztály (W164) (09/08->06/12), GL-osztály (X164) (09/06->05/09, 05/09->07/12), M-osztály (W164) (07/05->04/08, 10/08->07/11), ML (W164) (07/05->04/08, 10/08->07/11), R-osztály (W251) (09/05->05/07, 05/07->05/10), SL-osztály (R230) (08/01->02/06), SLK-osztály (R171) (04/08->03/11), SLR (C199) (12/03->12/09), Sprinter (W906) (04/06->08/13, 08/13->05/18), Sprinter (W907/W910) (18.06.->20.12., 19.11.->24.), Vito/Viano (W639) (06.04.->10.08., 10.09.->14.03.), Vito (W447) (14.10.->19.02., 19.05.->24.01.), Smart For Four (W454) (04.01.->07.04.) és VW Crafter I (2EC/2EK/2F) (06.03.->11.07., 11.07.->16.11.)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Mercedes / Smart / VW ACV SWC 42A-1190-00C-hez

Leírás és paraméterek
Értékelés0
Kategóriák

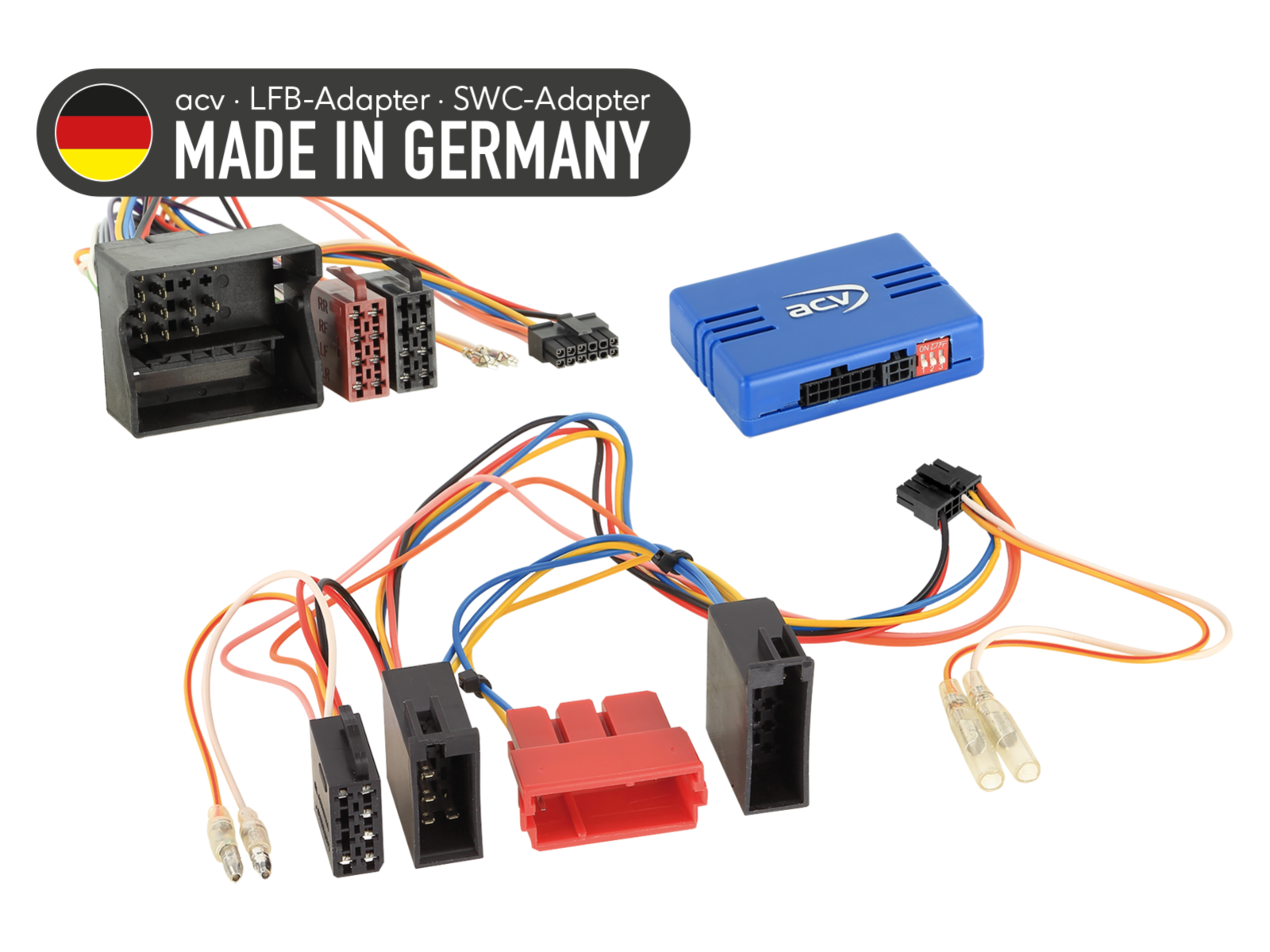

Kormánygomb-vezérlő adapter Mercedes / Smart / VW 42A-1190-00C

Őrizze meg a kormányról történő eredeti autórádió-vezérlés funkcióit az eredeti rádió utángyártott egységre történő cseréjekor. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredetileg telepített egység között szerepel-e valamelyik feltüntetett gyári (OEM) rádió. A végleges beépítés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazható járművek

Mercedes A-osztály C169 W169 2004 → 2008 - eredeti autórádió: Audio 5/10.
Mercedes A-osztály C169 W169 2008 → 2012 - eredeti autórádió: Audio 5/10.
Mercedes B-osztály T245 2005 → 2008 - eredeti autórádió: Audio 5/10.
Mercedes B-osztály T245 2008 → 2011 - eredeti autórádió: Audio 5/10.
Mercedes C-osztály CL203 S203 W203 2004 → 2007 - eredeti autórádió: Audio 20/30.
Mercedes C-osztály C204 S204 W204 2007 → 2011 - eredeti autórádió: Audio 20/30/50/Comand NTG 2/2.5. Járműveknél a 30-as saru állandó +12V leválasztás funkcióval.
Mercedes C-osztály C204 S204 W204 2011 → 2015 - eredeti autórádió: Audio 20/30/50/Comand NTG 2/2.5. Járműveknél a 30-as saru állandó +12V leválasztás funkcióval.
Mercedes Citan 420 W420 2021 → 2023 - eredeti autórádió: Browse 1-DIN.
Mercedes CLC-osztály CL203 2008 → 2011 - eredeti autórádió: Audio 20/30.
Mercedes CLK-osztály C208 1999 → 2003 - eredeti autórádió: Audio 10.
Mercedes CLK-osztály C209 2002 → 2005 - eredeti autórádió: Audio 20.
Mercedes CLK-osztály W209 2005 → 2010 - eredeti autórádió: Audio 20/30.
Mercedes CLS-osztály C219 2008 → 2010 - eredeti autórádió: Audio 20/30.
Mercedes E-osztály W210 1999 → 2002 - eredeti autórádió: Audio 10/30.
Mercedes E-osztály S211 W211 2008 → 2009 - eredeti autórádió: Audio 20/30.
Mercedes E-osztály A212 C212 S212 W204 2009 → 2013 - eredeti autórádió: Audio 20/30/50/Comand NTG 2/2.5. Járműveknél a 30-as saru állandó +12V leválasztás funkcióval.
Mercedes G-osztály W463 2007 → 2008 - eredeti autórádió: Audio 20/30.
Mercedes G-osztály W164 2008 → 2012 - eredeti autórádió: Audio 20/30/50/Comand NTG 2/2.5.
Mercedes GL-osztály X164 2006 → 2009 - eredeti autórádió: Audio 20/30.
Mercedes GL-osztály X164 2009 → 2012 - eredeti autórádió: Audio 20/30.
Mercedes M-osztály W164 2005 → 2008 - eredeti autórádió: Audio 20/30.
Mercedes M-osztály W164 2008 → 2011 - eredeti autórádió: Audio 20/30.
Mercedes ML W164 2005 → 2008 - eredeti autórádió: Audio 20/30.
Mercedes ML W164 2008 → 2011 - eredeti autórádió: Audio 20/30.
Mercedes R-osztály W251 2005 → 2007 - eredeti autórádió: Audio 20/30.
Mercedes R-osztály W251 2007 → 2010 - eredeti autórádió: Audio 20/30.
Mercedes SL-osztály R230 2001 → 2006 - eredeti autórádió: Audio 20/30.
Mercedes SLK-osztály R171 2008 → 2011 - eredeti autórádió: Audio 20/30.
Mercedes SLR C199 2003 → 2009 - eredeti autórádió: Audio 20/30.
Mercedes Sprinter W906 2006 → 2013 - eredeti autórádió: Audio 10/15/30.
Mercedes Sprinter W906 2013 → 2018 - eredeti autórádió: Audio 10/15/30.
Mercedes Sprinter W907 W910 2018 → 2020 - eredeti autórádió: Audio 10/15/30. Csak hangerőszabályzás funkció.
Mercedes Sprinter W907 W910 2019 → 2024 - eredeti autórádió: Audio 10/15/30. Csak hangerőszabályzás funkció.
Mercedes Vito/Viano W639 2003 → 2010 - eredeti autórádió: Audio 10/15.
Mercedes Vito/Viano W639 2010 → 2014 - eredeti autórádió: Audio 10/15.
Mercedes Vito W447 2014 → 2019 - eredeti autórádió: Audio 10/15/30/40. Járműveknél a 30-as saru állandó +12V leválasztás funkcióval. Csak hangerőszabályzás funkció.
Mercedes Vito W447 2019 → 2024 - eredeti autórádió: Audio 10/15/30/40. Járműveknél a 30-as saru állandó +12V leválasztás funkcióval. Csak hangerőszabályzás funkció.

Smart ForFour W454 2004 → 2007 - eredeti autórádió: Comand.

VW Crafter I 2EC 2EK 2F 2006 → 2011 - eredeti autórádió: RCD 2001.
VW Crafter I 2EC 2EK 2F 2011 → 2016 - eredeti autórádió: RCD 3002. Járműveknél a 30-as saru állandó +12V leválasztás funkcióval.

CAN bus információk

Csatlakozók és tápellátás:

Csatlakozó: 40 tűs Mercedes Quadlock csatlakozó (tétel: 42cx28).
Csatlakozó: ISO / 10 tűs ISO / Mini ISO Mercedes (tétel: 42cx26).

Beállítás:

Ellenőrizze az utángyártott fejegység (HU) DIP kapcsolóit.

Járműkompatibilitás:

Járművek eredeti Audio 5/10/20/30/40 rádióval.
Járművek gyári navigációval: Audio 30 APS, Audio 50 APS, Comand NTG 2/2.5.
Járművek Browse 1-DIN egységgel (Citan, Sprinter).

Gyári erősítővel szerelt járművek:

Aktív rendszeradapter szükséges típustól függően (MOST → RCA, ISO → ISO).

Diagnosztikai LED jelzések:

Kék villogás: CAN bus jel keresése folyamatban.
Kék folyamatos: CAN bus aktív.
Piros folyamatos: gyújtás +12 V aktív.

Fontos kiegészítő információk

Alkalmas utángyártott fejegységekhez: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához rendelni kell a konkrét autórádió márkához illő csatlakozókábelt.

Általános telepítési utasítások

Ellenőrzés beszerelés előtt:

Ellenőrizze a kormányvezérlés és a jármű beállításainak összes funkcióját az eredeti gyári fejegységgel.
Húzza ki az eredeti rádiót (OEM HU) feszültségmentes állapotban.
Feszültségmentesen ellenőrizze az interfész csatlakozásait, hogy helyesen vannak-e bekötve.

Csatlakoztatás és bekötési sorrend:

Feszültségmentesen ellenőrizze az interfész beállításait és HW konfigurációját.
Feszültségmentesen ellenőrizze a fejegységhez (HU) csatlakozó kábel konfigurációját.
Csatlakoztassa a kábelt a fejegységhez az utángyártott készülék használati útmutatója szerint.
Csatlakoztassa a többi vezetéket a készülék útmutatása szerint.
Csatlakoztassa a teljes telepítést a járműhöz – a fő tápcsatlakozót csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban foglaltak szerint.
Konfigurálja az utángyártott fejegységet (pl. kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátás).
Végezzen működéspróbát a kormányvezérlés és a járművel való kommunikáció ellenőrzésére.

Interfész és HU kábel konfigurációjának megváltoztatása:

Minden módosítást végezzen feszültségmentes állapotban.
Ismételje meg a fentiek 5–8. lépéseit.

Interfész vagy járműrendszer meghibásodása esetén:

Szerelje vissza az eredeti gyári fejegységet (OEM HU).
Indítsa el az eredeti egységet.
Váltsa ki a CAN bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN bus kikapcsolása után ismételje meg a fentiek 5–6. lépését.

Vezetékezés vagy kábelhálózat módosítása esetén:

Bekötést és módosításokat csak szakmailag képzett személyzet végezhet.
Minden változtatást a csatlakoztatás előtt a gyártó jóváhagyása vagy a jármű garanciája szempontjából ellenőrizni kell.
Minden módosítást a csatlakoztatás előtt mérés útján és a jármű bekötési vázlatával összehasonlítva kell ellenőrizni.
A módosítások elvégzése saját felelősségre történik, működési garancia nélkül.
A módosítások elvégzése saját kockázatra történik, a jármű, a készülék vagy az interfész sérülésének kizárására nincs garancia.
Előre bekötött kábelek módosítása a termék garanciavesztéséhez vezethet.
