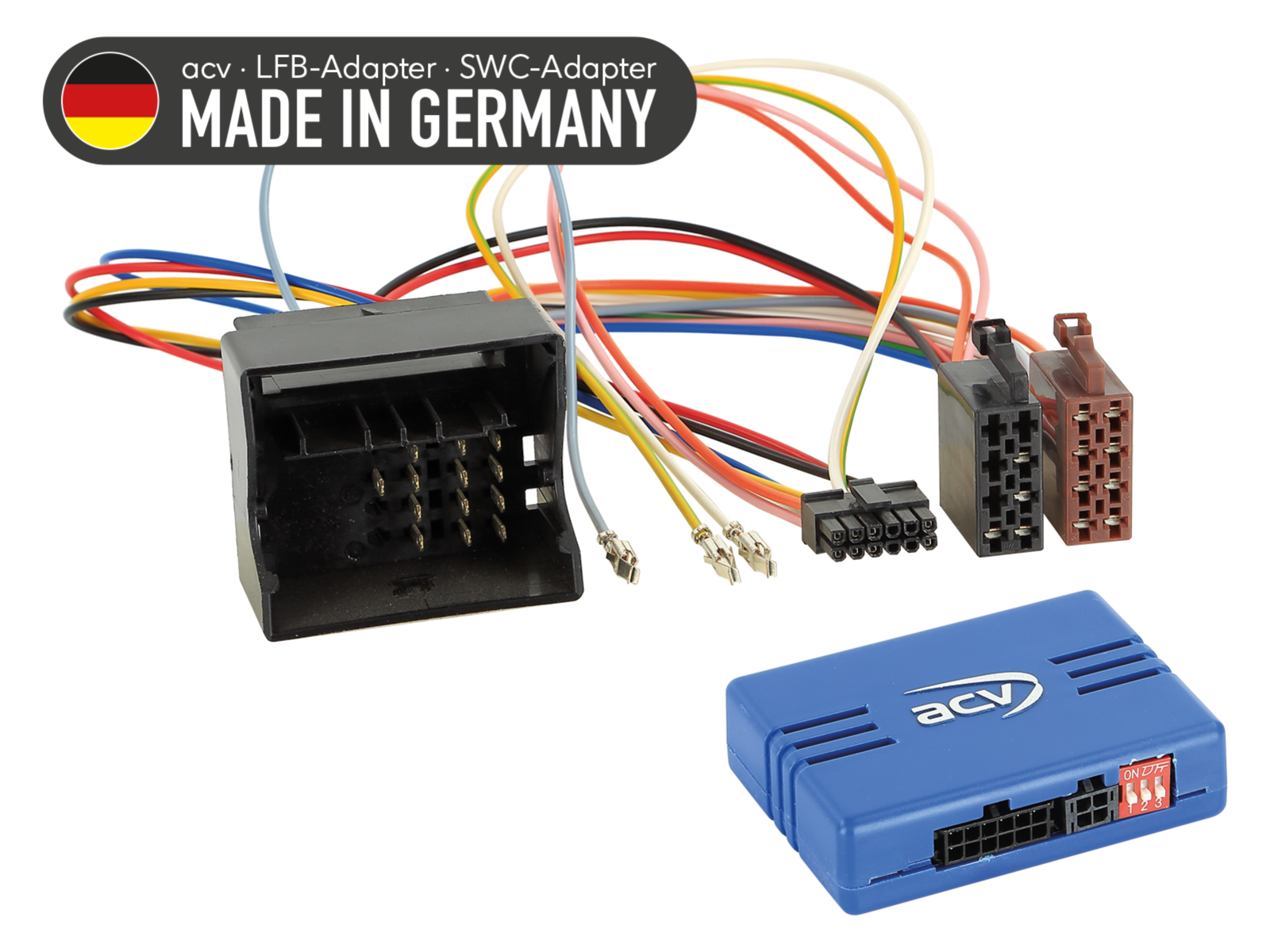

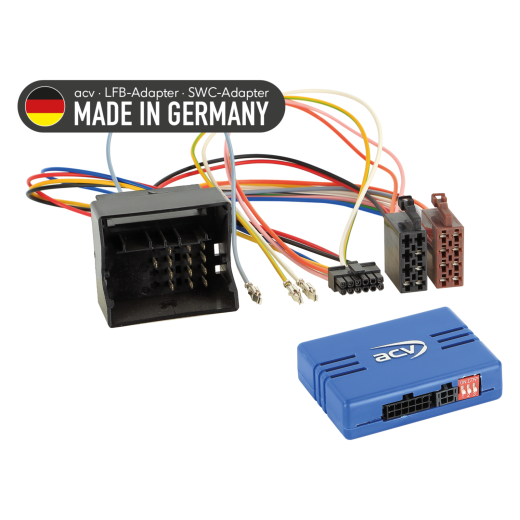

Kormánygomb-vezérlő adapter Opel / Nissan / Renault ACV SWC 42A-1230-004-0 számára

Őrizze meg a kormányról történő eredeti autórádió-vezérlést, amikor az eredeti fejegységet utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozódhatnak vagy másokkal helyettesítődhetnek. Hasonlítsa össze a megjelenített kábelezési csatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az alább felsorolt OEM fejegységek valamelyike volt-e eredetileg telepítve. A végleges beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas a következő járművekhez

Opel Antara L-A 2006 -> 2010 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Antara L-A 2011 -> 2015 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Agila A H00 2003 -> 2007 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Astra H A-H 2004 -> 2007 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Astra H A-H 2007 -> 2010 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Combo C 2004 -> 2011 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Corsa C X01 2003 -> 2006 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Corsa D S07 2006 -> 2010 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90. Támogatja a járműbeállításokat a ablaktörlőkar vezérlésén keresztül.
Opel Corsa D S07 2011 -> 2014 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90. Támogatja a járműbeállításokat a ablaktörlőkar vezérlésén keresztül.
Opel Meriva A X01 2005 -> 2010 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Signum I Z03 2005 -> 2008 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Tigra Twin Top X-C 2004 -> 2009 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Vectra C Z02 2005 -> 2008 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Vivaro A X83 2006 -> 2011 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Zafira B A-H 2005 -> 2010 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.
Opel Zafira B A-H 2008 -> 2014 - eredeti autórádió CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90.

Nissan Primastar X83 2006 -> 2011 - eredeti autórádió trapéz alakú előlapú.

Renault Trafic II L jL 2006 -> 2011 - eredeti autórádió trapéz alakú előlapú.

CAN Bus információk

Csatlakozók és tápellátás:

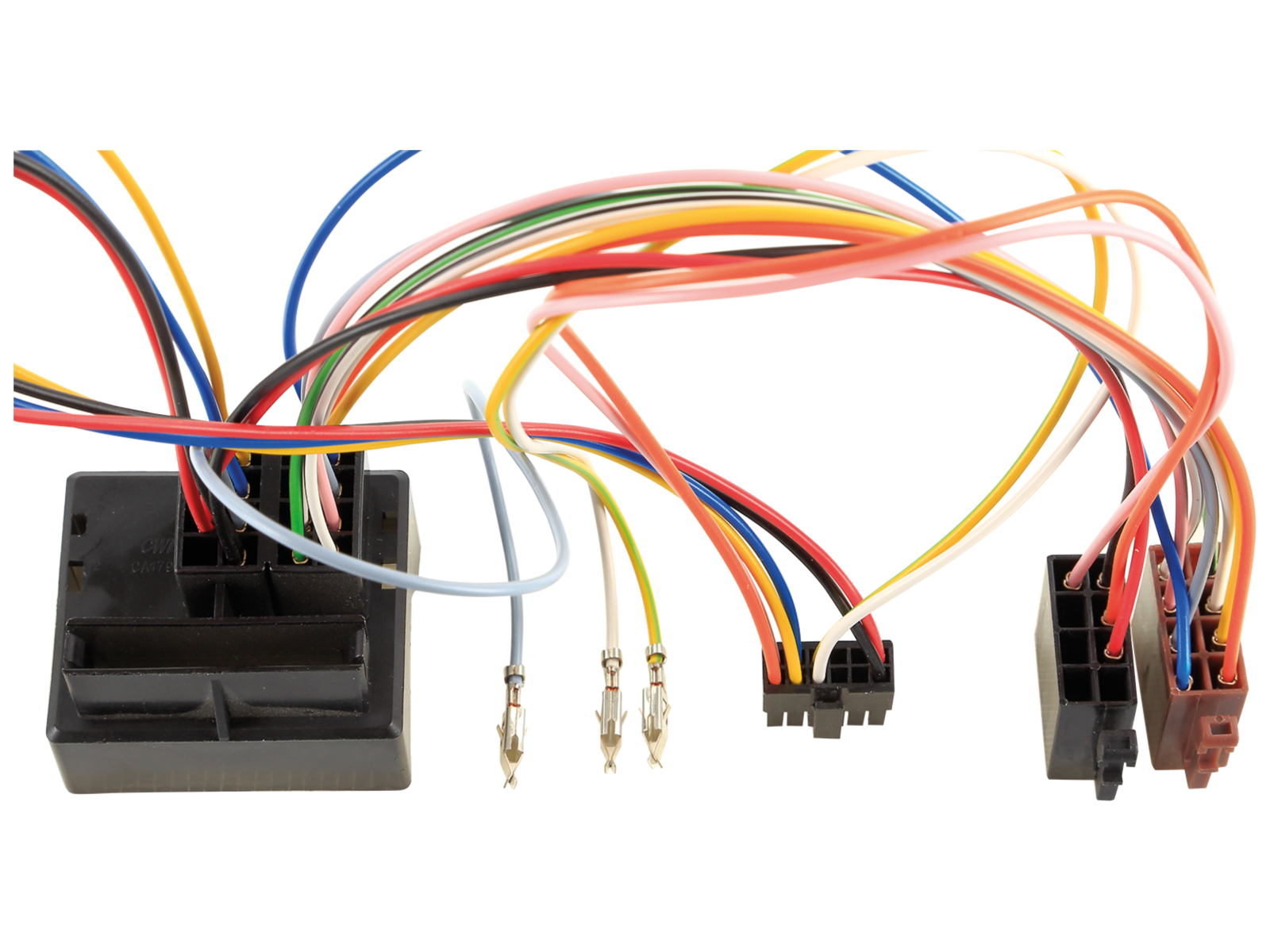

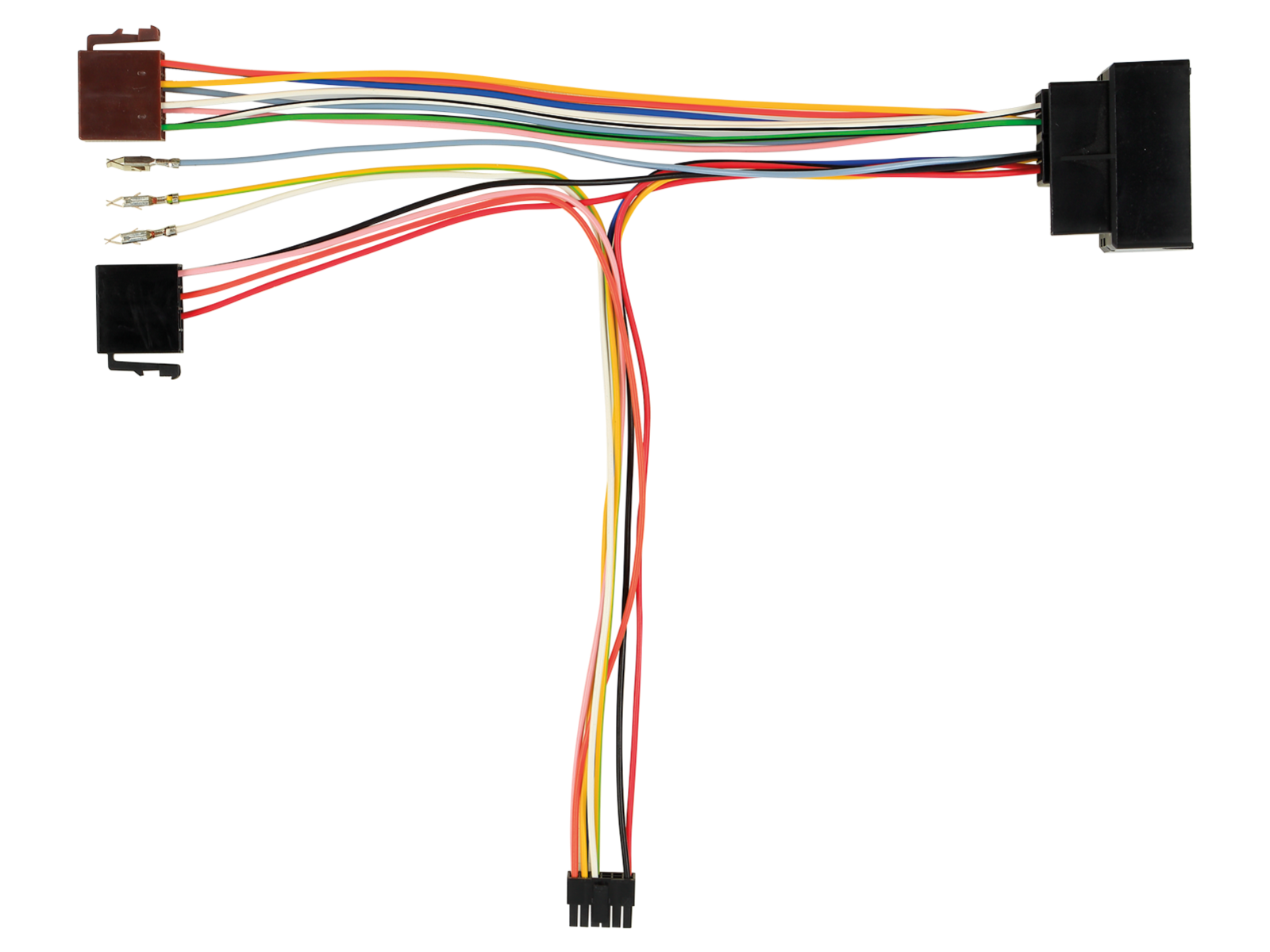

Csatlakozó: 40 tűs Opel Quadlock (cikkszám: 42cx21).

Beállítás:

Ellenőrizze a DIP kapcsolókat az utólagos fejegységen (HU).

Járműkompatibilitás:

Járművek, amelyekben eredetileg CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD90 fejegység volt telepítve.
Opel Corsa D modelleknél támogatott a járműbeállítások vezérlése az ablaktörlőkaron keresztül.
Néhány Corsa D járműnél hosszabb üzemidő után előfordulhat az interfész kiesése – megoldás a használati utasításban (alternatív CAN jel vétele).

Diagnosztikai LED jelzések:

Kék villogás: CAN Bus jel keresése folyamatban.
Kék fény: CAN Bus aktív.
Piros fény: gyújtás (+12 V) aktív.

Fontos kiegészítő információk

Alkalmas utólagos (aftermarket) autórádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához külön csatlakozó kábelt kell rendelni az adott fejegység gyártójához.

Általános telepítési utasítások

Ellenőrzés szerelés előtt:

Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
Húzza ki az eredeti rádiót (OEM HU) a tápfeszültség leválasztása után.
Ellenőrizze az interfész összes összeköttetését, hogy helyesen vannak-e csatlakoztatva – tápfeszültség nélkül.

Csatlakoztatás és bekötés sorrendje:

Ellenőrizze az interfész beállításait és HW konfigurációját – tápfeszültség nélkül.
Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – tápfeszültség nélkül.
Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati utasítása szerint.
Csatlakoztassa a többi vezetőt az eszköz dokumentációja szerint.
Kösse össze az egész telepítést a járművel – a fő tápellátó kapcsolatot csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati utasításban megadott utasítások szerint.
Konfigurálja az utólagos fejegységet (pl. kormányvezérlés, tolatókamera, kihangosító, antenna-táp).
Végezzen működésellenőrzést a kormányvezérlés és a járművel történő kommunikáció tekintetében.

Az interfész és a fejegység kábelének konfigurációjának módosítása:

Minden módosítást végezzen tápfeszültség nélkül.
Ismételje meg a fenti 5–8. lépéseket.

Az interfész vagy a járműrendszer meghibásodása esetén:

Szerelje vissza az eredeti OEM fejegységet.
Indítsa el az eredeti egységet.
Hívja le a CAN Bus rendszer leállítását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés módosítása esetén:

A bekötést és módosításokat kizárólag megfelelő képesítéssel rendelkező személyzet végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást a csatlakoztatás előtt mérni és összehasonlítani kell a jármű bekötési rajzával.
A módosítások elvégzése saját felelősségre történik, garancia nélkül a működésre.
A módosítások saját kockázatra történnek, és nem garantálják, hogy a jármű, az eszköz vagy az interfész nem sérül.
Előre módosított kábelezés alkalmazása a termék garanciavesztésével járhat.
