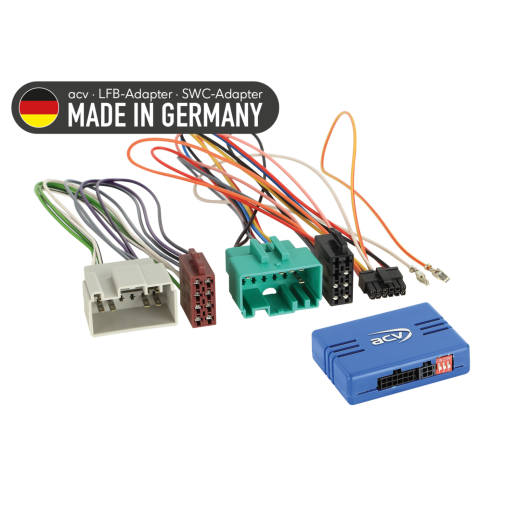

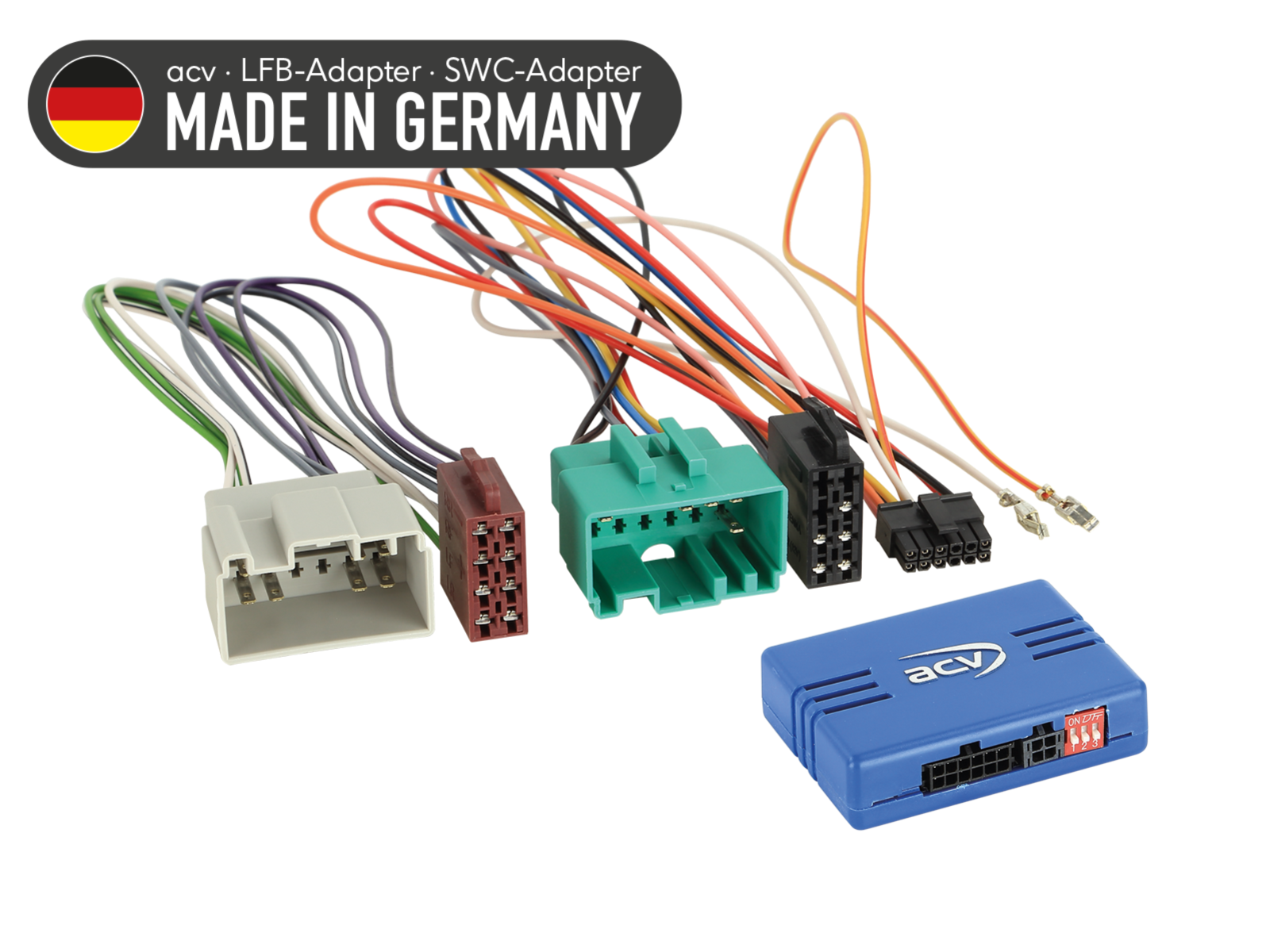

Kormánykerék gombvezérlő adapter Volvo ACV-hez SWC 42A-1353-000-0

Kormánykerék gombvezérlő adapter Volvo ACV SWC 42A-1353-000-0

Őrizze meg az autórádió eredeti kormányvezérlési funkcióit, amikor az eredeti rádiót utángyártott egységre cseréli. A jármű felszereltségétől, a funkciók terjedelmétől és az újonnan telepített autórádió szoftverétől függően bizonyos funkciók korlátozódhatnak vagy másokkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében találhatókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM autórádió lett-e eredetileg telepítve. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlési funkciójának (SWC) helyes működését.

Járművekhez

• Volvo S60/V60 I [R] (09/2000 -> 06/2004) - eredeti OEM autórádió.
• Volvo S60/V60 I [R] (06/2004 -> 06/2009) - eredeti OEM autórádió.
• Volvo S70/V70/XC70 II [S] (05/2000 -> 06/2004) - eredeti OEM autórádió.
• Volvo S70/V70/XC70 II [S] (07/2004 -> 01/2008) - eredeti OEM autórádió.

CAN Bus információk

Csatlakozók és áramellátás:

• Csatlakozó: 12 tűs zöld/szürke Volvo csatlakozó.

Beállítások és korlátozások:

• Ellenőrizze az utángyártott főegység (HU) DIP kapcsolóit.

Kiegészítők speciális felszereltségekhez:

• Parkoló szenzoros járművekhez: adapter LFB CAN Bus hangszóró.

Az adapter által biztosított jelek:

• Rózsaszín: +12 V gyújtás max. 1,5 A
• Narancssárga: +12 V világítás max. 0,1 A
• Fehér: +12 V tolatójel max. 1,5 A
• Sárga/zöld, sárga/piros: sebességjel

Fontos kiegészítő információk

• Utángyártott autórádiókhoz készült: Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec és mások (multilead megoldás).
• Az adapter teljes aktiválásához meg kell rendelni a konkrét márkájú autórádió csatlakozó kábelét.

Általános telepítési útmutató

Ellenőrzés a telepítés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Az eredeti rádió (OEM HU) leszerelése feszültség nélkül történjen.
3. Ellenőrizze az összes interfész csatlakozást – feszültség nélkül.

Csatlakoztatás és csatlakozási sorrend:

1. A hardveres interfész beállítása feszültség nélkül történjen.
2. Ellenőrizze a HU csatlakozókábel konfigurációját.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatása szerint.
4. Csatlakoztassa a többi vezetékeket az eszköz útmutatója szerint.
5. Kapcsolja össze az egész telepítést a járművel – a fő áramellátás csatlakozása utoljára történjen.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban és a BDA-ban szereplő utasítások szerint.
7. Konfigurálja az utángyártott HU-t (kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezzen funkcionális tesztet a kormánykerék vezérlés és a járművel való kommunikáció ellenőrzésére.

Interfész és HU kábel konfigurációjának módosítása:

• Minden módosítás feszültség nélkül történjen.
• A módosítás után ismételje meg az 5–8. lépéseket.

Interfész vagy járműrendszer hibája esetén:

• Helyezze vissza az eredeti OEM HU-t a járműbe.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer nyugvó állapotát.
• Ellenőrizze az interfész hardveres konfigurációját.
• A CAN Bus nyugvó állapota után ismételje meg az 5–8. lépéseket.

Csatlakozások vagy kábelezés módosítása esetén:

• A csatlakoztatást és módosítást csak szakértő személyzet végezheti.
• Minden módosítást ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást ellenőrizni kell mérés és a jármű csatlakozási rajzával való összehasonlítás alapján.
• A módosítások a saját felelősségre történnek, a működés garanciája nélkül.
• A módosítások saját kockázatra történnek, a jármű, eszköz vagy interfész károsodásának kizárásának garanciája nélkül.
• Az előre telepített kábelezés módosításai a termék garanciavesztéséhez vezethetnek.
