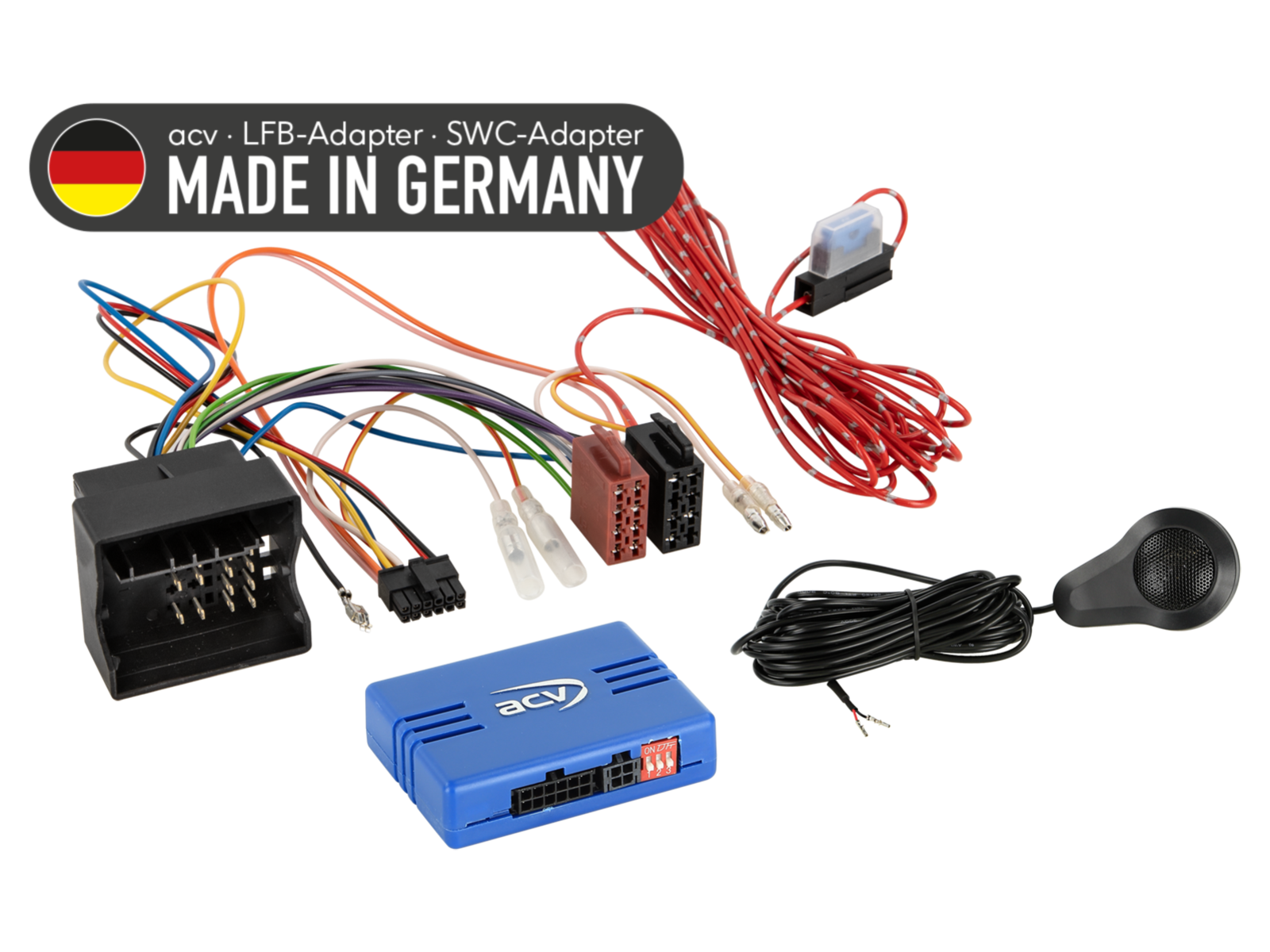

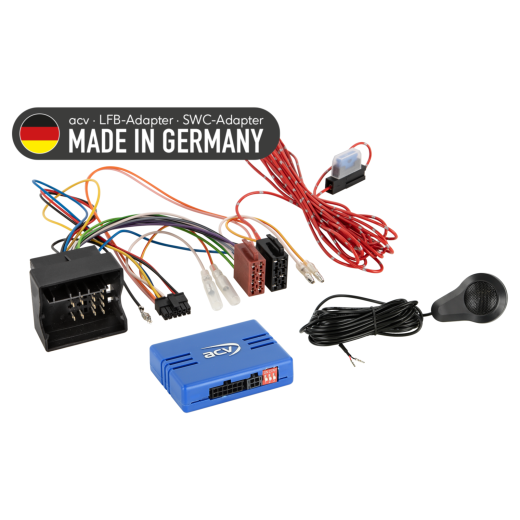

Kormánykerék gombvezérlő adapter BMW / Mini ACV SWC 42A-1024-009-0

Őrizze meg az autórádió eredeti kormánykerék vezérlési funkcióit, amikor az eredeti rádiót utángyártott egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően néhány funkció korlátozódhat vagy más funkciókkal helyettesíthető. Hasonlítsa össze a kábelek csatlakozóit a járművében lévő csatlakozókkal, és győződjön meg arról, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy a felsorolt OEM autórádiók közül valamelyik eredetileg volt-e telepítve. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlésének (SWC) megfelelő működését.

Alkalmas járművekhez

BMW 1-es sorozat [E81, E82, E87, E88] (2004 -> 2013) - eredeti autórádió BMW Business, Professional. Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).
BMW 3-as sorozat [E90, E91, E92, E93] (2005 -> 2013) - eredeti autórádió BMW Business, Professional. Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).
BMW 5-ös sorozat [E60, E61] (2003 -> 2010) - eredeti autórádió BMW Business, Professional. Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).
BMW 6-os sorozat [E63, E64] (2004 -> 2010) - eredeti autórádió BMW Business, Professional.
BMW 7-es sorozat [E65, E66] (2001 -> 2008) - eredeti autórádió BMW Business, Professional.
BMW Z4 [E89] (2009 -> 2016) - eredeti autórádió BMW Business, Professional.
BMW X1 [E84] (2009 -> 2015) - eredeti autórádió BMW Business, Professional.
BMW X5 [E70] (2007 -> 2013) - eredeti autórádió BMW Business, Professional.
BMW X6 [E71, E72] (2008 -> 2014) - eredeti autórádió BMW Business, Professional. Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - eredeti autórádió BMW Business, Professional.

CAN Bus információk

Csatlakozók és áramellátás:

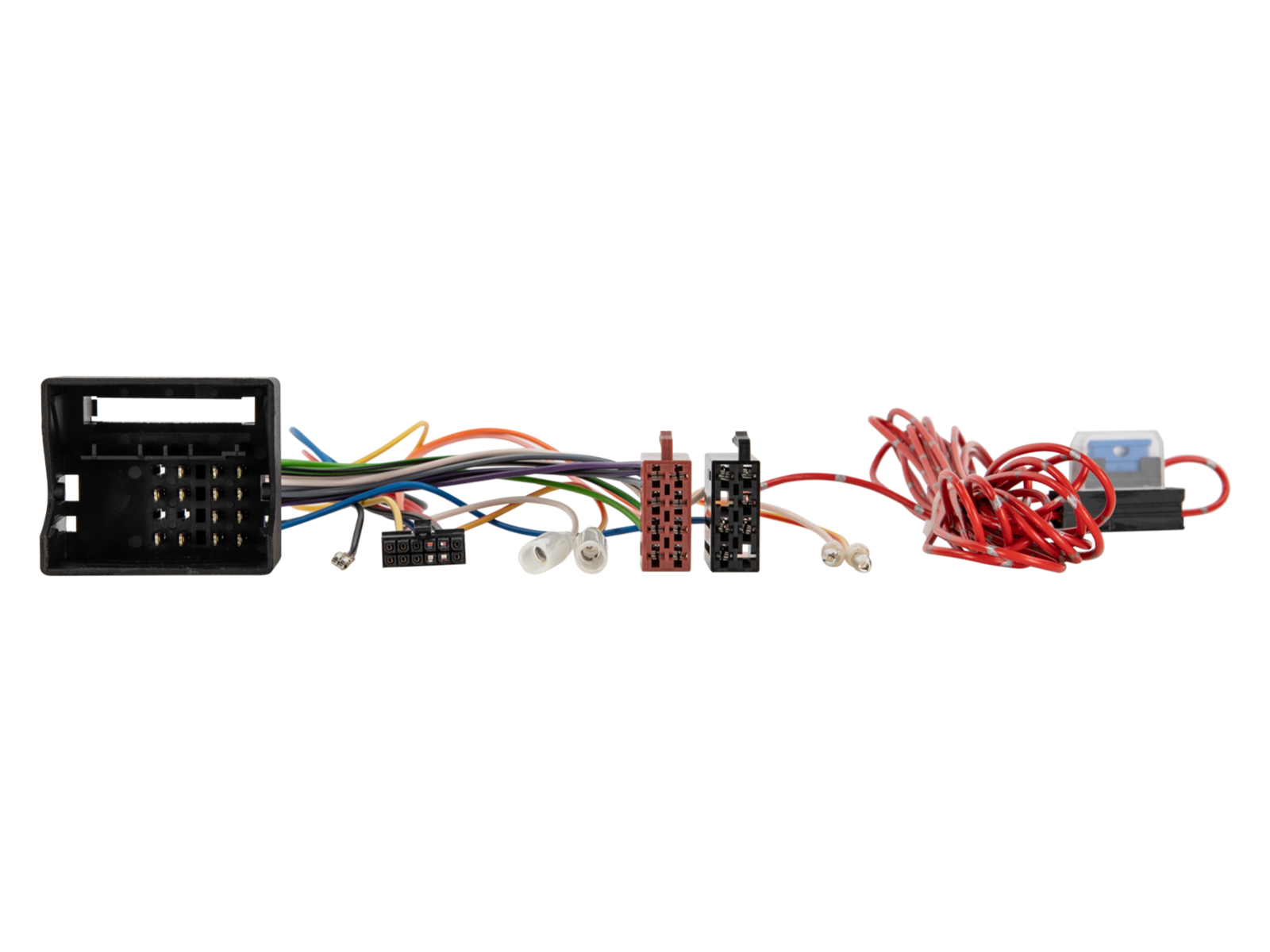

Csatlakozó: 40-pines Quadlock BMW (tétel: 42cx12).
Áramellátás: +12 V állandó áram (30-as sorkapocs, biztosíték) - szabad piros vezeték.

Beállítás:

Ellenőrizze az utángyártott autórádió (HU) DIP kapcsolóit.

Járműkompatibilitás:

Járművek eredeti Business/Professional rádióval.
Járművek iDrive nélkül.
Járművek OEM MOST erősítő nélkül.

Járművek OEM MOST erősítővel:

Aktív rendszeradapter szükséges: BMW MOST RCA-ra (tétel: 13-1024-51).

Járművek parkolószenzorokkal (PDC):

SWC CAN Bus adapter parkolószenzorokkal (PDC) (tétel: 42cxpdc).
PDC SWC hangszóró bekötése (tétel: 42cxpdc, ábra 4):
- 5-ös érintkező: piros vezeték.
- 11-es érintkező: fekete vezeték.

Figyelmeztetés:

Hangjelzések (warning chimes) jelenleg nem támogatottak.
További chimes támogatás: Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (tétel: can-pdc).

Diagnosztikai LED jelzés:

Kék villogás: CAN Bus jel keresése folyamatban.
Kék világítás: CAN Bus aktív.
Piros világítás: aktív +12 V gyújtóáram.

Fontos kiegészítő információk

Utángyártott autórádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához szükséges a csatlakozó kábel megrendelése az adott autórádió márkához.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
Kapcsolja le az eredeti rádiót (OEM HU) áram nélkül.
Ellenőrizze az összes interfész csatlakozást, hogy megfelelően csatlakoznak-e - áram nélkül.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállításait és hardver konfigurációját - áram nélkül.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz - áram nélkül.
Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatása szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatása szerint.
Kössön be minden telepítést a járműhöz - a fő áramellátási csatlakozást csatlakoztassa utolsóként.
Végezze el az interfész szoftveres konfigurálását a termékleírás vagy az útmutató utasításai szerint.
Konfigurálja az utángyártott HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna áramellátás).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást áram nélkül végezzen.
Ismételje meg az 5-8. lépéseket, mint fent.

Interfész vagy a jármű rendszerének meghibásodása esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész hardver konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket, mint fent.

Kábelezés vagy vezetékek módosítása esetén:

A bekötéseket és módosításokat csak szakszerűen képzett személyzet végezheti.
Minden változtatást a bekötés előtt a gyártó jóváhagyásának vagy a jármű garanciájára gyakorolt hatásának szempontjából ellenőrizni kell.
Minden módosítást a bekötés előtt mérési és a jármű bekötési rajzával való összehasonlítással kell ellenőrizni.
A módosításokat saját felelősségre végezzük, a működőképesség garanciája nélkül.
A módosítások saját kockázatra történnek, a jármű, eszközök vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
